외부블라인드 개요

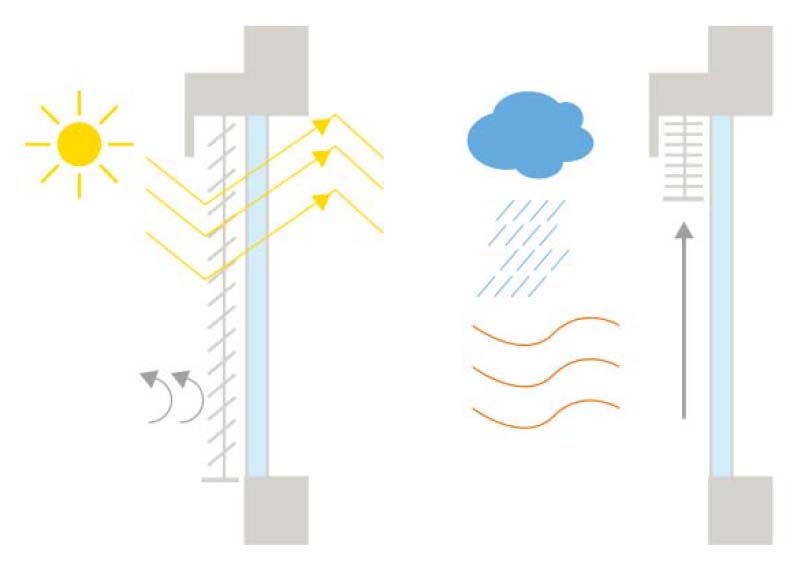

외부 베네시안 블라인드(EVB)는 창에 직접 도달하는 일사를 조절할 수 있는 건물외부에 설치하는 가변형 차양장치 입니다. 외부 베네시안 블라인드(EVB. External Venetian Blind)는 타 제품에 비하여 빛과 열을 조절하는 기능이 탁월하며 가변적인 태양의 고도에 따라 실내 일사 유입량을 적절하게 조절하는 최적의 차양 제품입니다. 열 차단으로 인한 냉방부하 에너지 절감 뿐만 아니라 적절한 자연 채광을 통하여 실내 조명 에너지도 절감시킬 수 있는 장점이 있습니다. 슬랫에는 외부 악천후에 견딜 수 있도록 부식 방지 처리가 되어 있으며, 태양·비·바람 센서와 연동 시 빛의 조절 뿐 아니라 제품을 보호하여 수명을 연장시킬 수 있습니다.

장점

외부 베네시안 블라인드의 열차단성이 뛰어나며 슬랫의 자동 틸팅으로 실내의 자연채광을 적절히 사용할 수 있도록 합니다. 사용자의 사생활을 보호하면서 외부 조망이 가능하게 합니다. 또한 원하는 방향으로 빛을 조절할 수 있어 원하는 만큼의 자연광을 실내에 유입시켜 최적 실내 환경 구현이 가능하며 에너지 효율을 높일 수 있습니다.

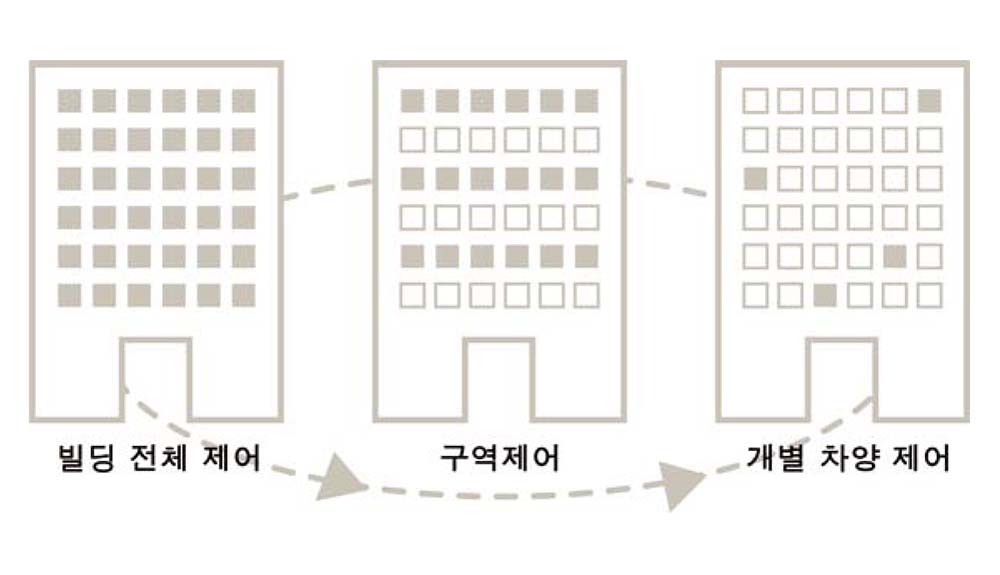

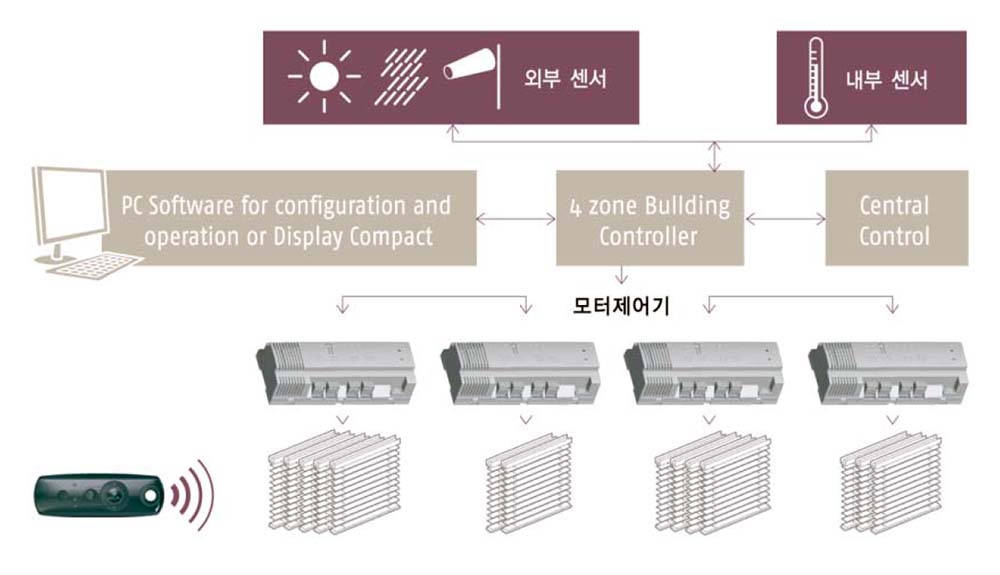

제어 시스템

효과

차양을 건물 외부에 설치하여 냉·난방 부하 저감을 위하여 외부 환경에 맞게 자동제어 될 수 있는 차양시스템 연구 (출처: ㈜솜피)

실험결과
외부차양 설치부분 : 약 27.1℃
내부차양 설치부분 : 약 32℃
차양 미 설치 부분 : 약 32~37℃

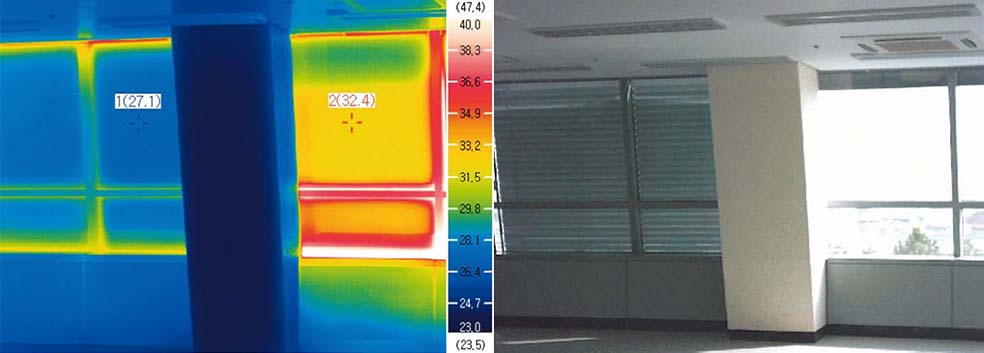

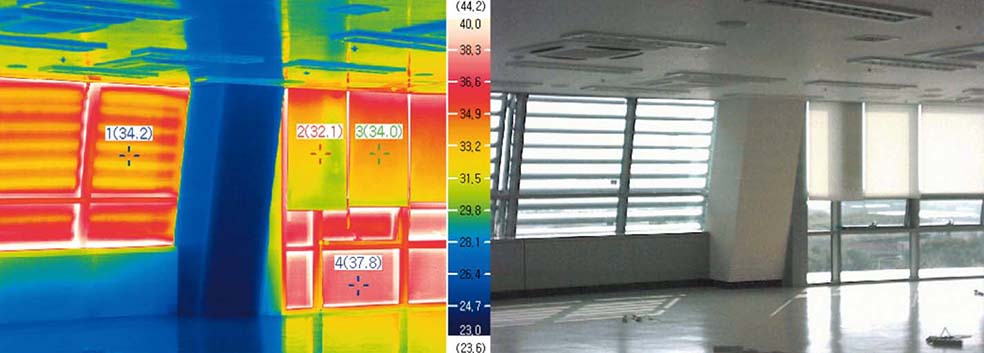

차양이 설치된 내부의 유리표면 온도를 적외선 열화상 카메라로 동일 공간을 측정한 결과 외부 차양이 설치된 곳의 온도가 설치되지 않은 곳의 온도에 비해 약4~5℃ 낮음 (타 외부차양 제품에 비해 냉방 부하 저감에 뛰어남)

EVB 사양

  • EVB의 가장큰 장점은 OPEN, CLOSE가 가능하다는 것입니다. 때문에 작동 시 슬랫(SLAT)이 서로 부딪히고 바람 등의 외부적 환경요소에 따라 흔들리는 현상이 발생합니다. 이로 인해 압출된 알루미늄에 도장 처리한 슬랫(Slat)은 도장이 깨지거나 갈라지고 부서져 떨어지는 현상이 발생할 수 있습니다. 본 제품은 도장이 아닌 Roll Flat에 코팅처리를 하여 슬랫의 변형을 최소화 하였습니다.
    본 제품의 EVB 슬랫은 분체도장이 아닌 플루오로카본코팅(Fluorocarbon Coating) 가공을 하여 내구성이 탁월합니다. FEVE(4Ftype) 플루오로카본코팅(Fluorocarbon Coating) 가공은 ‘테트라플루오르에틸렌수지’를 기초로 한 새로운 코팅방법으로서 기존의 PVDF 코팅방법에 비하여 날씨 저항능력(내후성, Weather Resistance), 광택유지능력, 벽색 및 깨짐방지 등이 더 우수한 코팅방법입니다. 또한 제품의 광택을 80%까지 더 높일 수 있 는 코팅방법입니다. FEVE(4Ftype) 플루오로카본코팅(Fluorocarbon Coating) 방법은 지난 30년 동안 해외 여러 나라에서 적용되었으며, 이 코팅방법은 비와 바람에 의한 침식, 소금과 알칼리 물질에 의한 부식, 기타 화학물질에 의한 오염 및 여러 물리적 충격 아래에서 그 유지 능력이 매우 탁월하다는 사실이 입증되었습니다. 20,000번 이상의 세척 후에도 최상의 상태를 유지한다는 사실이 입증된 최고의 코팅방법입니다.
  • Aluminum Roll Flat을 코팅하기 위하여 자칫 떨어질 수 있는 슬랫의 내구성을 유지하기 위하여 본 제품의 슬랫은 포밍(Forming)가공으로 제작됩니다. 포밍가공은 금속 결정 구조가 유지됨으로 슬랫은 보다 견고하고 완벽한 내구성을 지니게 되며 알루미늄합금강(Aluminum Alloy)을 사용하여 압출성형 슬랫보다 가볍고 가공성이 용이합니다. 외부환경변수로 인하여 모터에 가해질 수 있는 부하를 가볍고 견고한 슬랫으로 최소화 하였습니다.

자재 및 기능

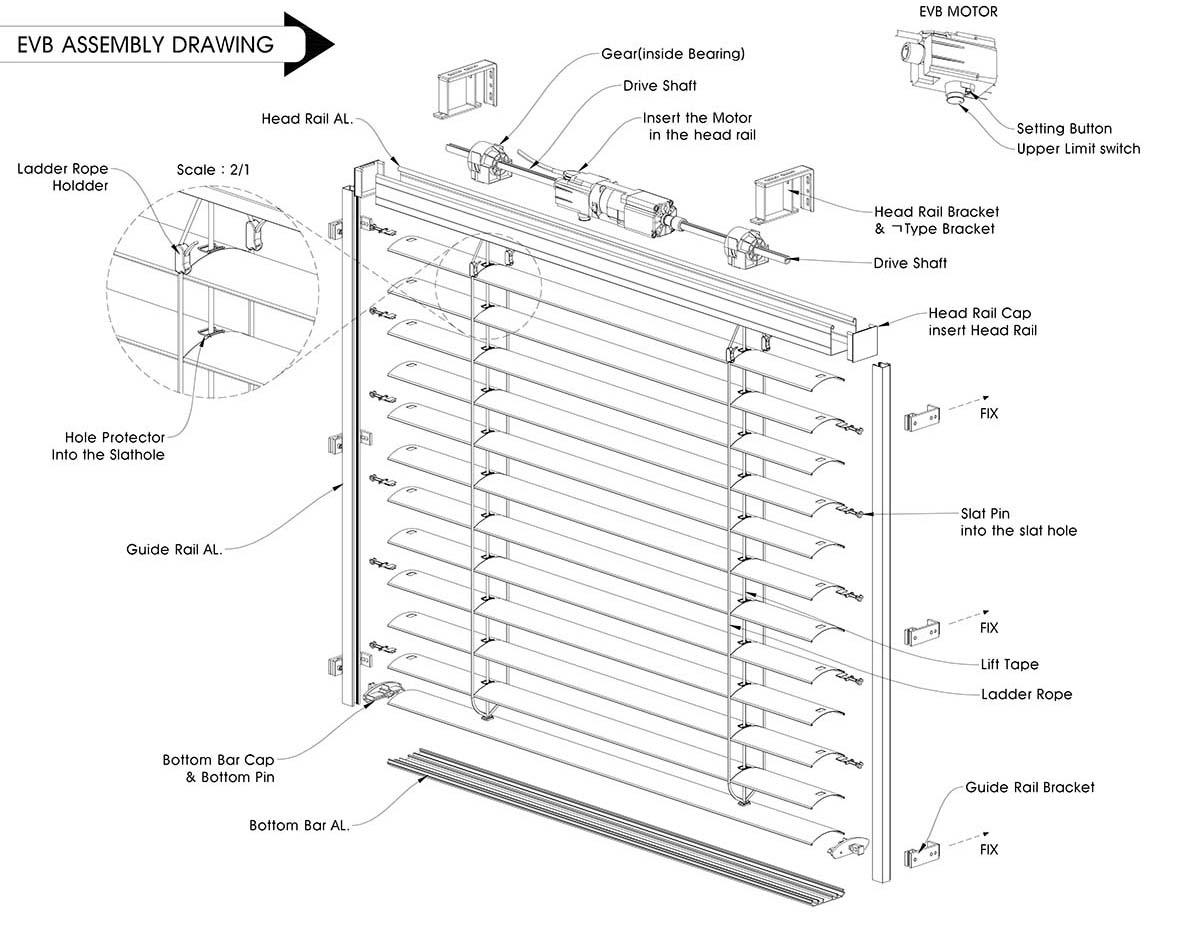

  1. 헤드레일(Head Rail)
    • 재 료 : 알루미늄(Aluminium, A6063S-T5)
    • 성형방식 : 압출성형
    • 두 께 : 1.2T
    • 색 상 : 실버
    • 규 격 : 60㎜×53㎜
    • 비 고 : 베니션 블라인드용 고정 브라켓(헤드레일 고정용 브라켓) - 디자인등록 제 30-0678119 호
  2. 드라이브 샤프트(Drive Shaft)
    • 재 료 : 알루미늄(Aluminium, A6063S-T5)
    • 성형방식 : 압출성형
    • 두 께 : 2.0T
    • 색 상 : 실버
    • 규 격 : ø13.6
  3. 슬랫(Slat)
    • 재 료 : 알루미늄(Aluminium, A5754-H19)
    • 성형방식 : 롤 성형(Roll Forming)
    • 표면처리 : FEVE코팅(PVDF코팅방법에 비해 날씨저항능력, 광택유지능력, 변색 및 깨짐 방지 우수)
    • 두 께 : 0.42㎜
    • 색 상 : 지정색상
    • 규 격 : 80㎜
    • 특 징 : 롤 알루미늄(Roll Aluminium)을 원 호형으로 성형(Forming) 후 양측 끝을 내측으로 원형 성형(Forming)하여 구조적 강도를 높이도록 제작한다.
    • 비 고 : 베니션 블라인드 패널(타공, 일반) - 디자인등록 제 30-0678077 호, 제 30-0679310 호
  4. 하단 바(Bottom Bar)
    • 재 료 : 알루미늄(Aluminium, A6063S-T5)
    • 성형방식 : 압출성형
    • 두 께 : 1.3T
    • 색 상 : 실버
    • 규 격 : 80㎜
    • 비 고 : 베니션 블라인드 패널 결합용 고정구(하단바 결합 캡) - 디자인등록 제 30-0678071 호
  5. 가이드 레일(Guide Rail, A6063S-T5)
    • 재 료 : 알루미늄(Aluminium)
    • 성형방식 : 압출성형
    • 두 께 : 1.3T
    • 색 상 : 실버
    • 규 격 : 24㎜×18㎜
  6. 리프트 테이프(Lift Tape,TEXBAND®)
    • 재 료 : 폴리에스테르 합사
    • 폭 및 두께 : 8.0×0.28㎜(오차한도 1/100)
    • 작 용 : 폴리에스테르 합사 재질로 테이프(Tape) 형식을 가졌으며 한쪽은 헤드레일(Head Rail)내의 기어(Gear)에 고정되며 반대쪽은 하단 바(Bottom Bar)에 고정되어 기어의 작동에 따라 블라인드 슬랫(Slat)을 상ㆍ하강 시키는 자재로 내자외선과 높은 인장강도(인장강도 750N)를 가져야 하며 늘어남이 적어야 한다.
  7. 사다리 줄(Ladder Cord, TEXBAND®)
    • 재 료 : 테릴린폴리에스테르 합사
    • 작 용 : 슬랫(Slat)이 일정한 간격을 유지하도록 하는 부속 자재 이다.

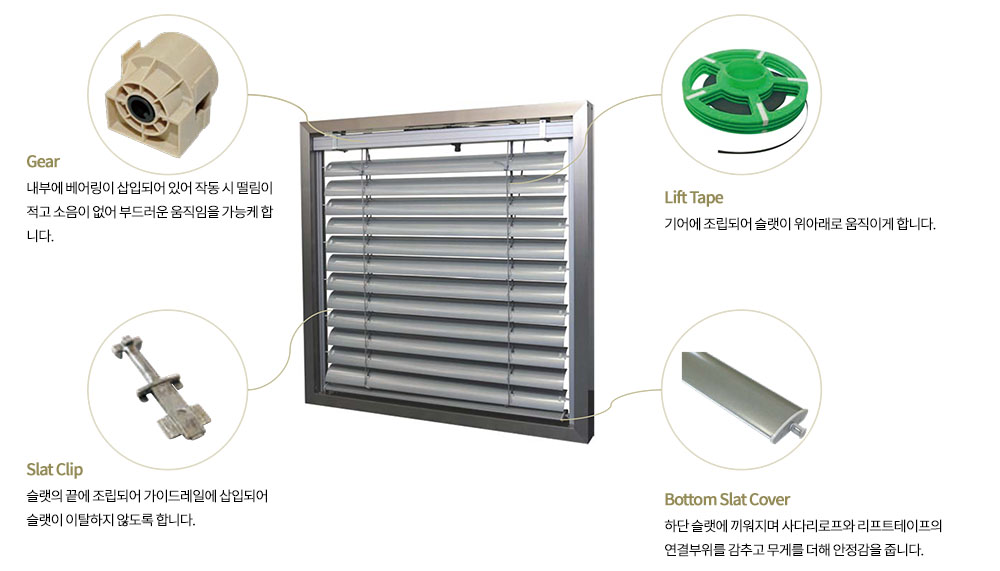

  8. 기 어(Gear)
    • 재 료 : 강화플라스틱 또는 동등이상의 재질로 외부 충격 및 저온에서도 파손 및 변형되지 않아야 한다.
    • 작 용 : 리프트테이프(Lift Tape)와 사다리 줄(Ladder Cord)을 고정할 수 있도록 되어있다. 드라이브 샤프트(Drive Shaft)의 회전에 따라 리프트테이프(Lift Tape)를 감거나 풀어주고, 각도조절(Tilting)을 하는 기능을 가진 부속 자재이다.
    • 특 징 : 내부에 베어링을 장착하고 있어 작동 시 떨림이 적고 소음이 없어 부드러운 움직임이 가능하다.
  9. EVB 전용 모터 (SOMFY J406 6/28 HTM기준)
    • 소비전력 : 100W
    • 공급전원 : 220V/60Hz
    • 토 오 크 : 6Nm
    • 분당속도 : 28RPM
    • 소비전류 : 0.5A
    • 연속사용시간 : 5분
    • 무 게 : 1.6kg
    • 보 호 율 : IP54 (FRANCE, NF)
  10. 리모컨 스위치(Situo RTS 447MHz)
    • 전 원 : 3V Lithium battery
    • 주변환경 : 5℃~40℃
    • 설치장소 : 지정된 장소 또는 부착
    • 매립박스크기 : 80㎜×80㎜×17㎜
    • 보 호 율 : IP30
    • 벽부에 장착되어 층별 또는 존별 전체제어를 행하는 리모컨 스위치로 UP/DOWN/STOP 동작 및 지정된 중간위치로의 제어를 행하며 중간위치의 지정은 사용자가 임의로 지정하거나 변경하기 용이하다.
  11. 라디오 송신기 (Telis RTS Pure)
    • 전 원 : 3V Lithium battery
    • 주변환경 : 5℃~40℃
    • 보 호 율 : IP30
    • 인증규격 : MIC 인증제품
    • Motor Controller에 장착된 RTS CARD(라디오 수신 모듈)와 연동하여 모터의 개별, 그룹 및 전체제어 채널을 설정하여 사용자가 쉽게 전동차양을 제어할 수 있는 무선 송신기 제품으로 각각의 채널별로 UP/DOWN/STOP 동작 및 지정된 중간 위치로의 제어를 행하며 중간위치의 지정은 사용자가 임의로 지정하거나 변경하기가 용이함. 개별 4채널 및 전체 1채널의 기본 설정을 할 수 있으며, 사용자가 손쉽게 리모컨 채널의 설정 및 변경을 할 수 있다.
  12. RTS 라디오 수신기
    • 전 압 : 5V
    • 주변환경 : 0℃~45℃
    • 설치장소 : 지정된 장소
    • 보 호 율 : IP20
    • 리모컨 스위치(Situo RTS 447MHz) 및 4채널 라디오 송신기(Telis RTS Pure)와 연동되어 무선으로 전동차양을 제어할 수 있는 라디오 수신모듈로 최대 20채널까지 사용할 수 있다.

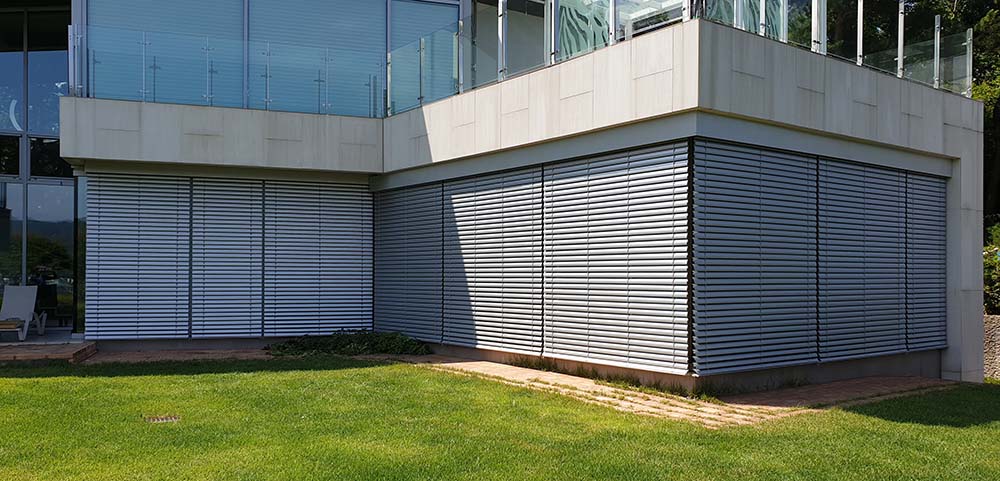

현장 시공예

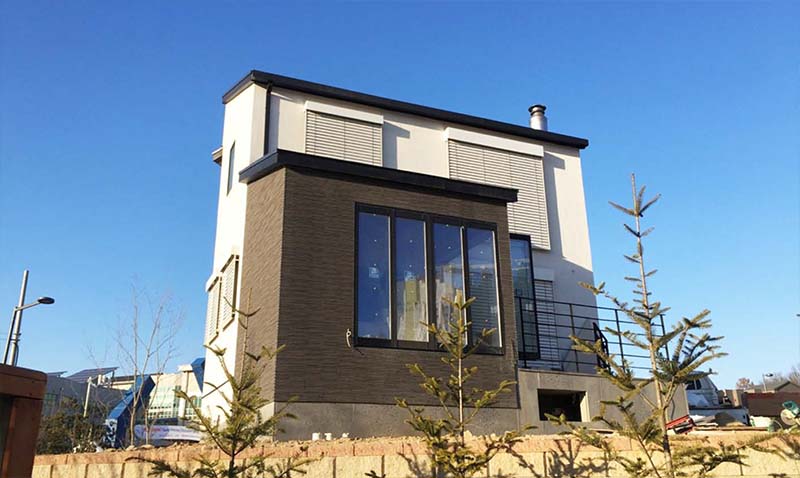

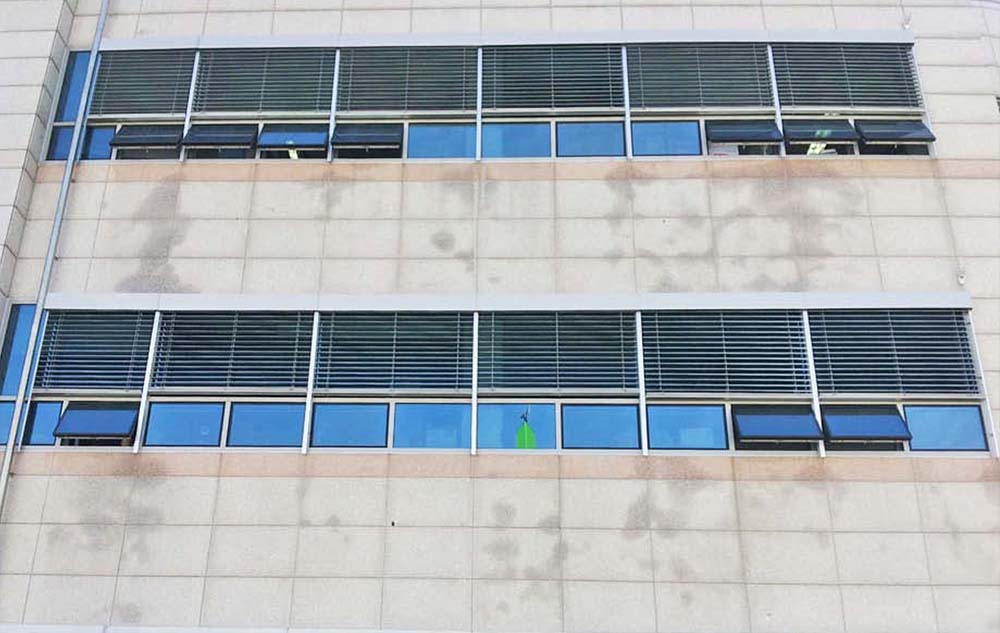

대전 하기동 현장

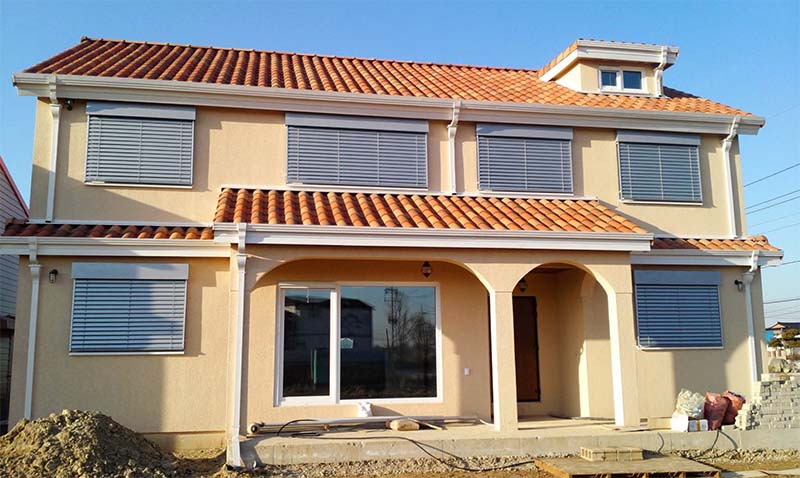

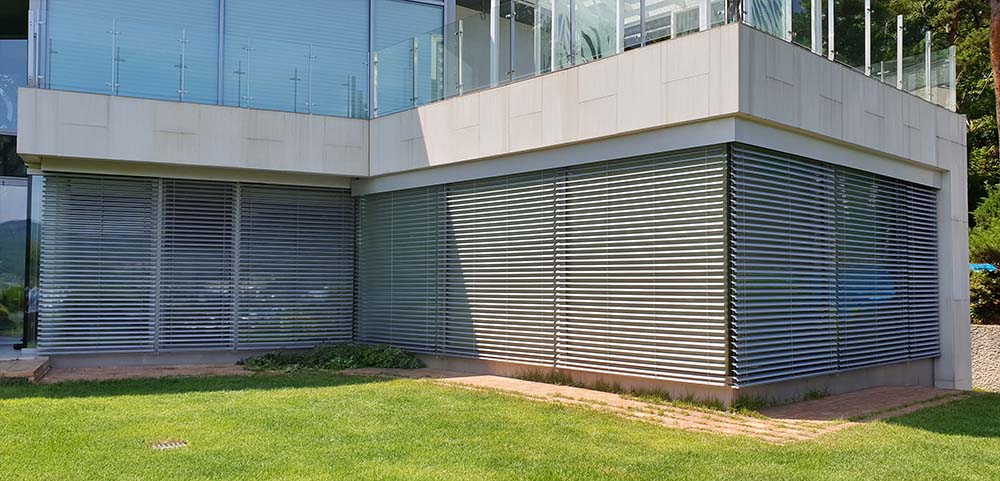

용인 현장

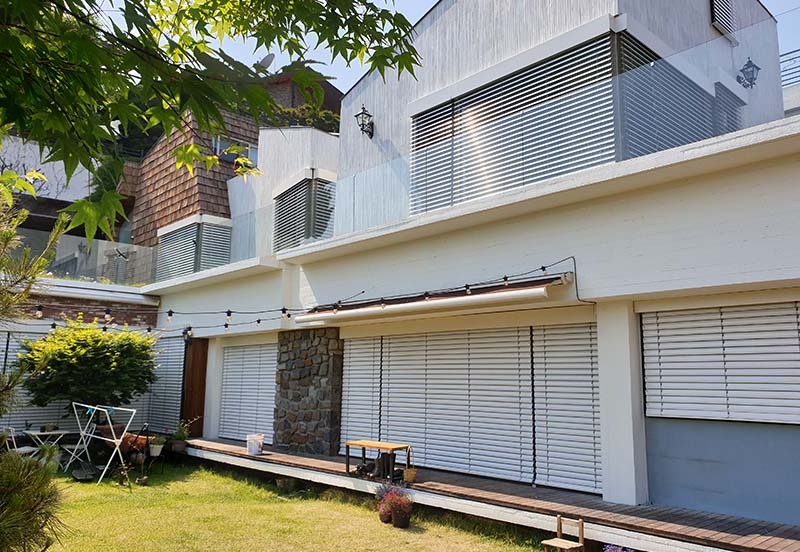

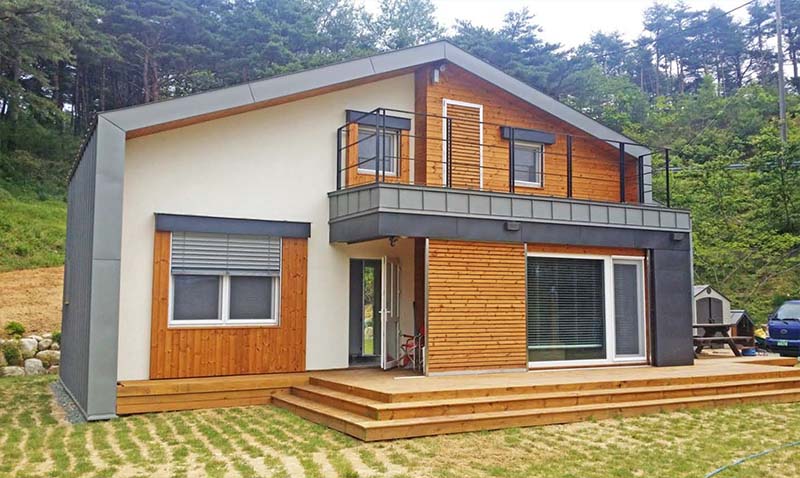

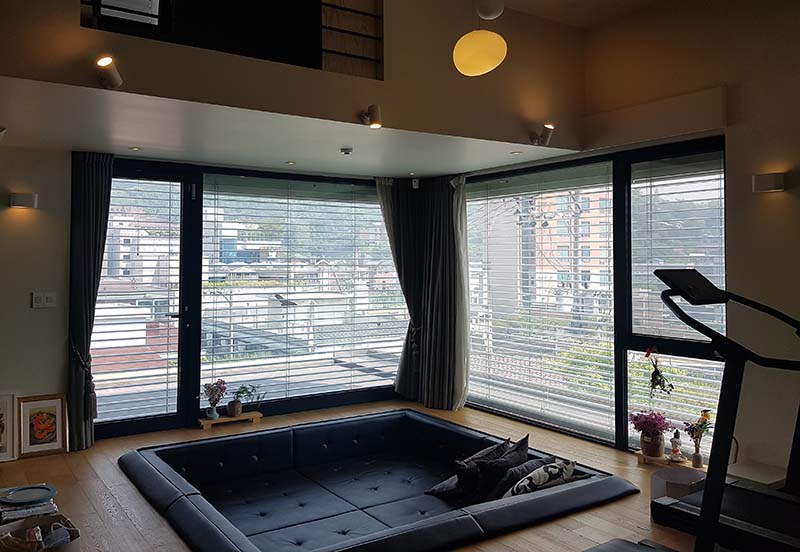

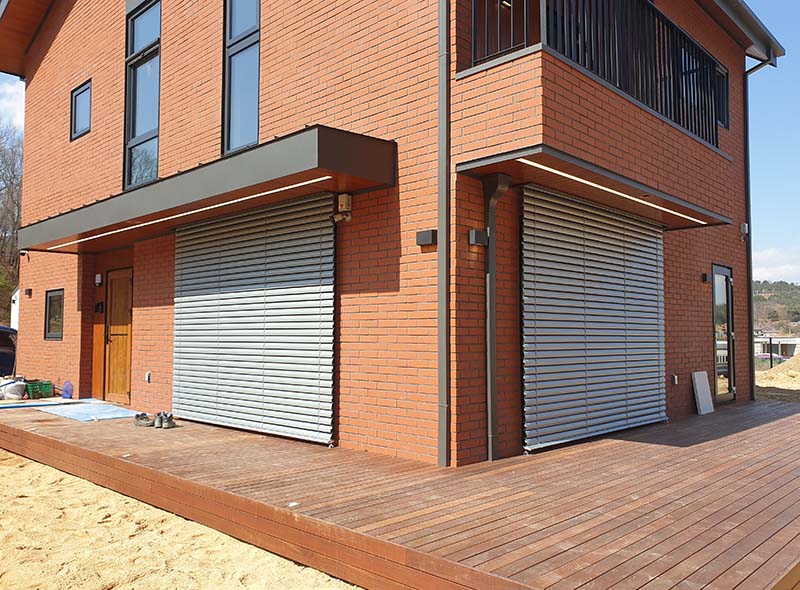

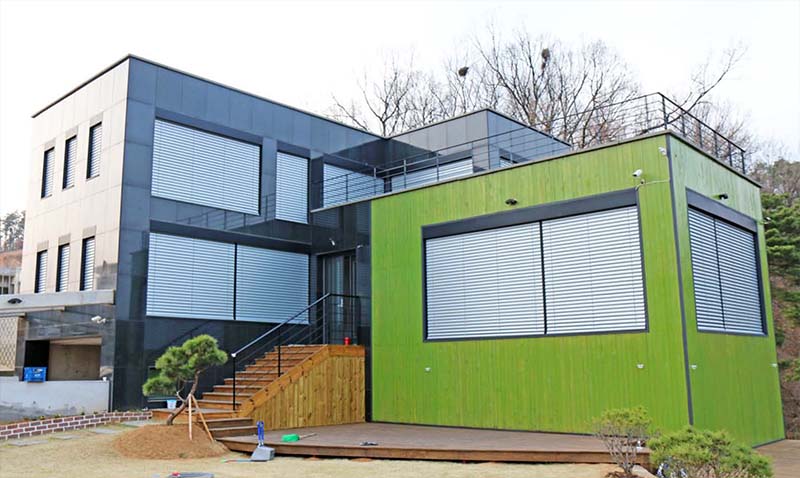

양평 현장 (Close)

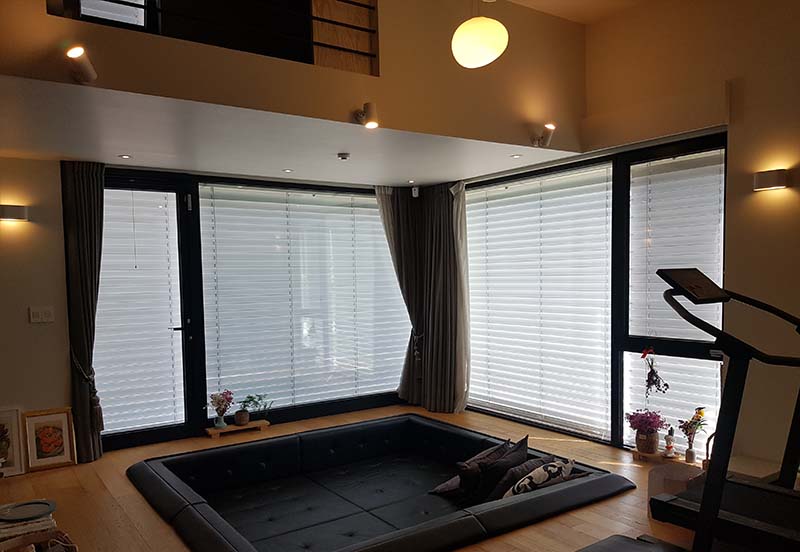

양평 현장 (Open)

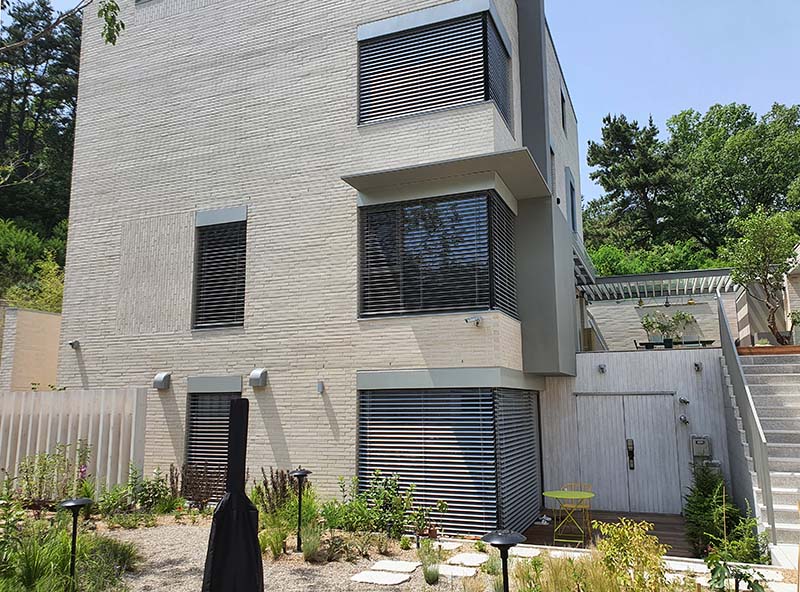

연희동 현장

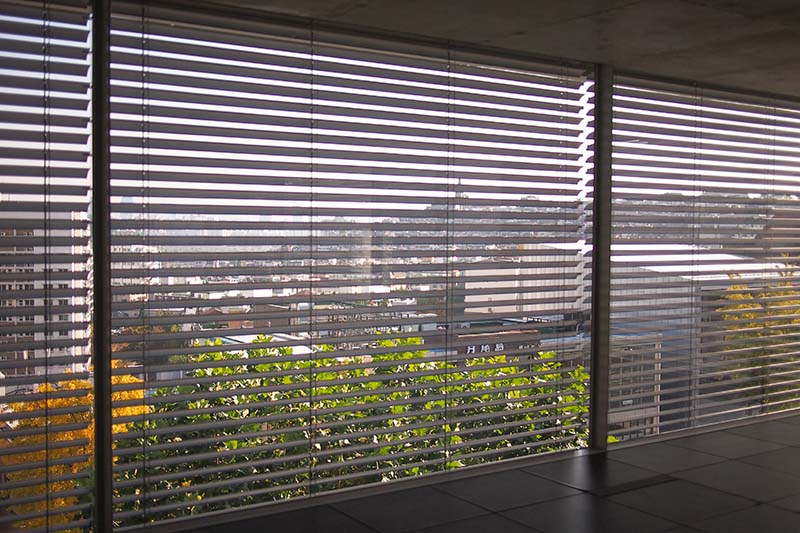

연희동 현장 (내부 Close)

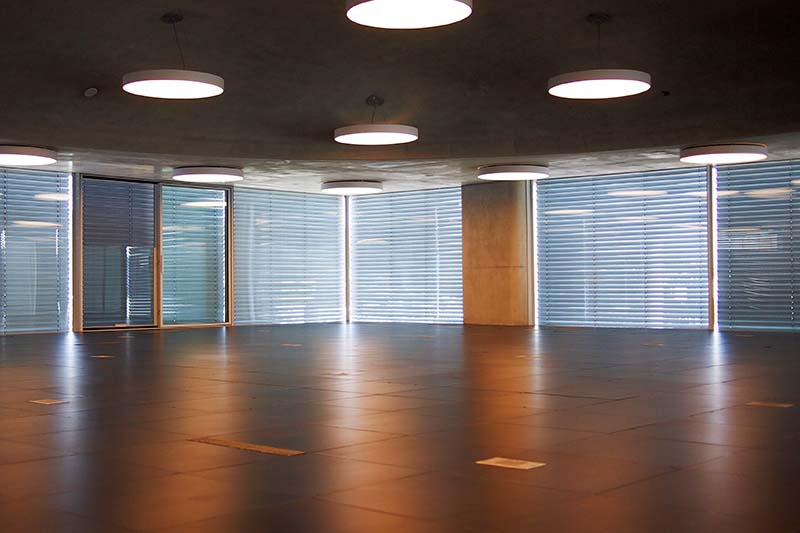

연희동 현장 (내부 Open)

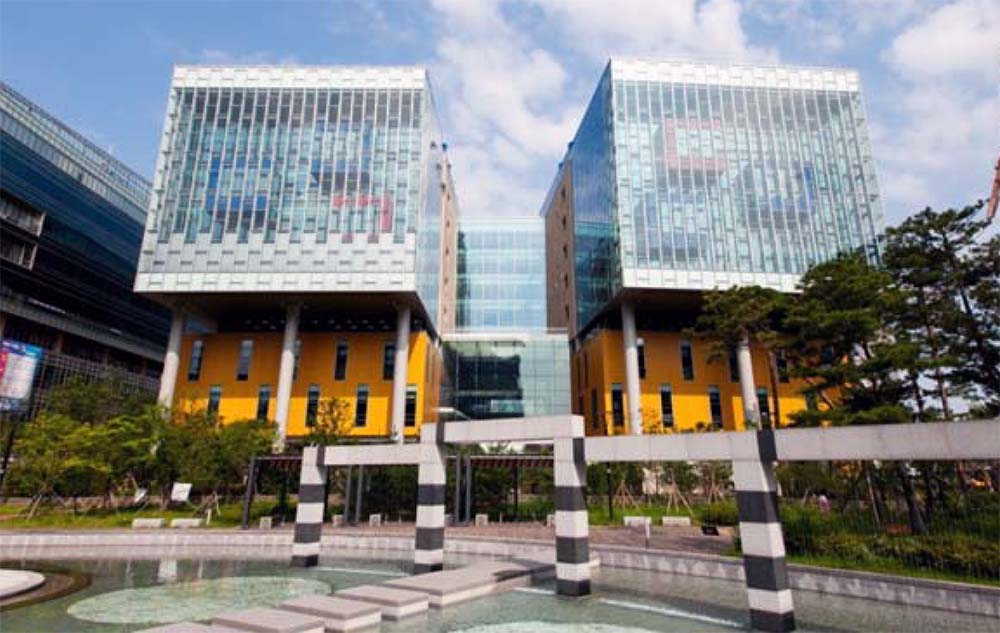

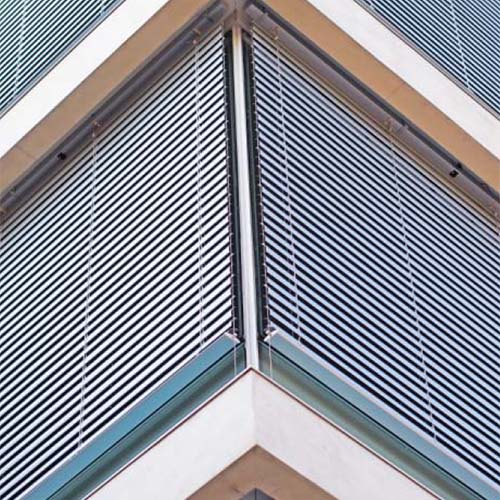

한남동 제일기획 사옥

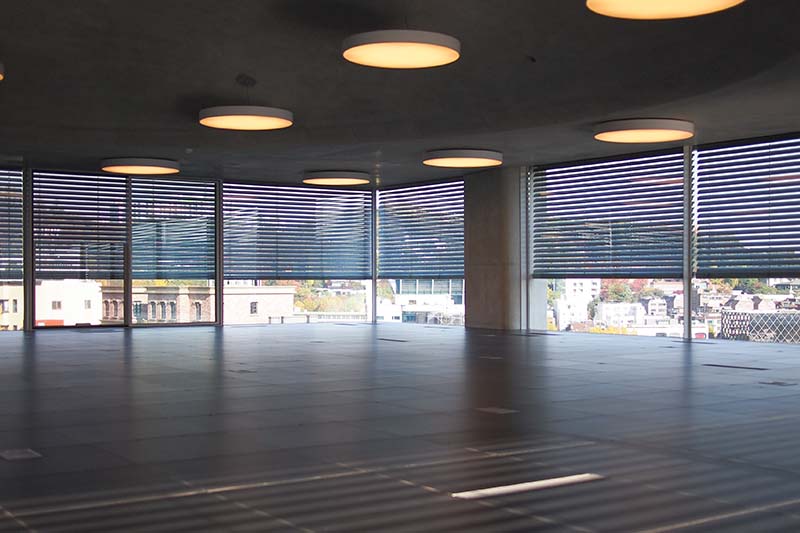

한남동 제일기획 사옥 (내부 Close)

한남동 제일기획 사옥 (내부 Open)

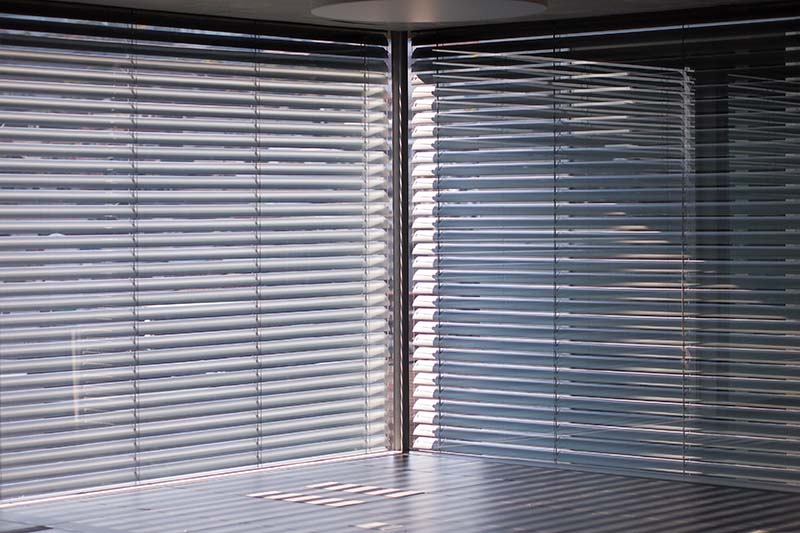

한남동 제일기획 사옥 (내부 코너)

한남동 제일기획 사옥 (내부)

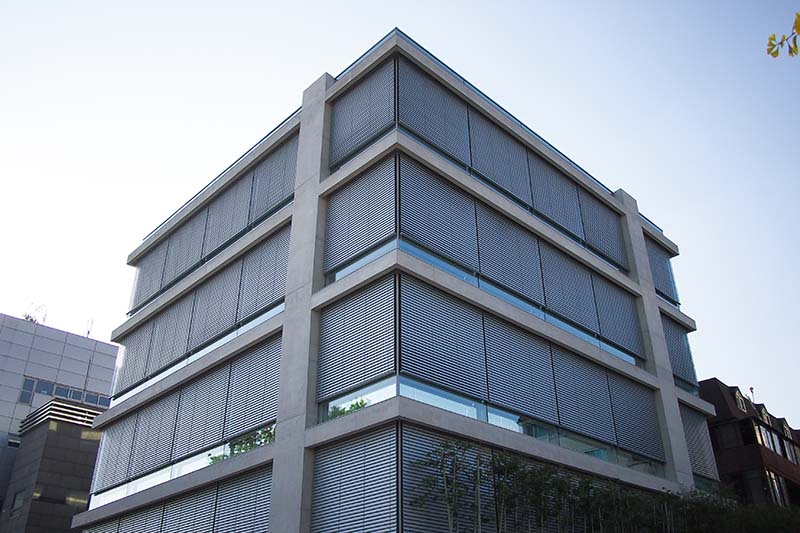

판교 만도 사옥

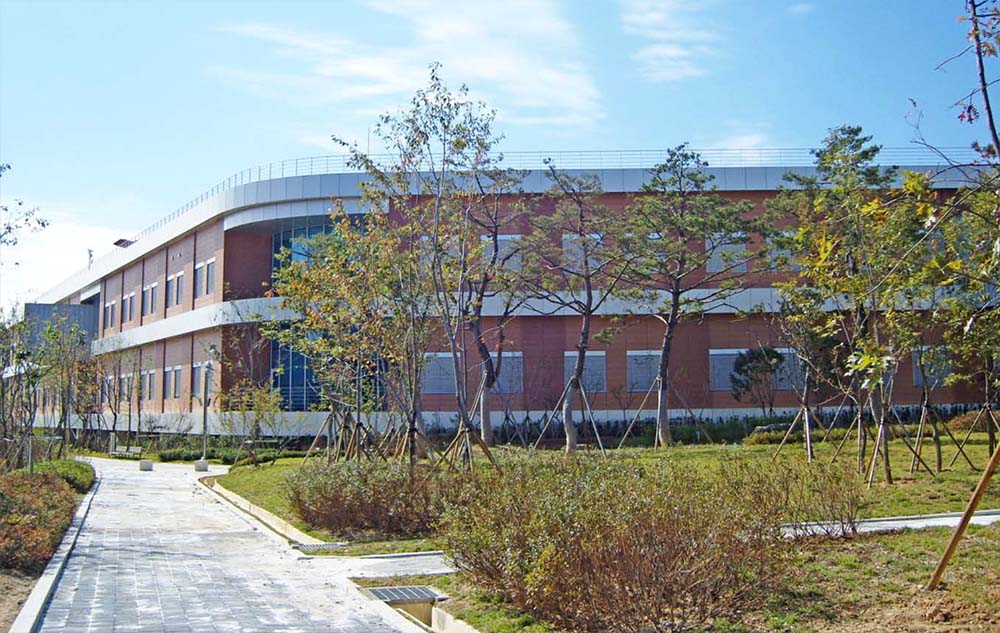

국립낙동강생물자원관
