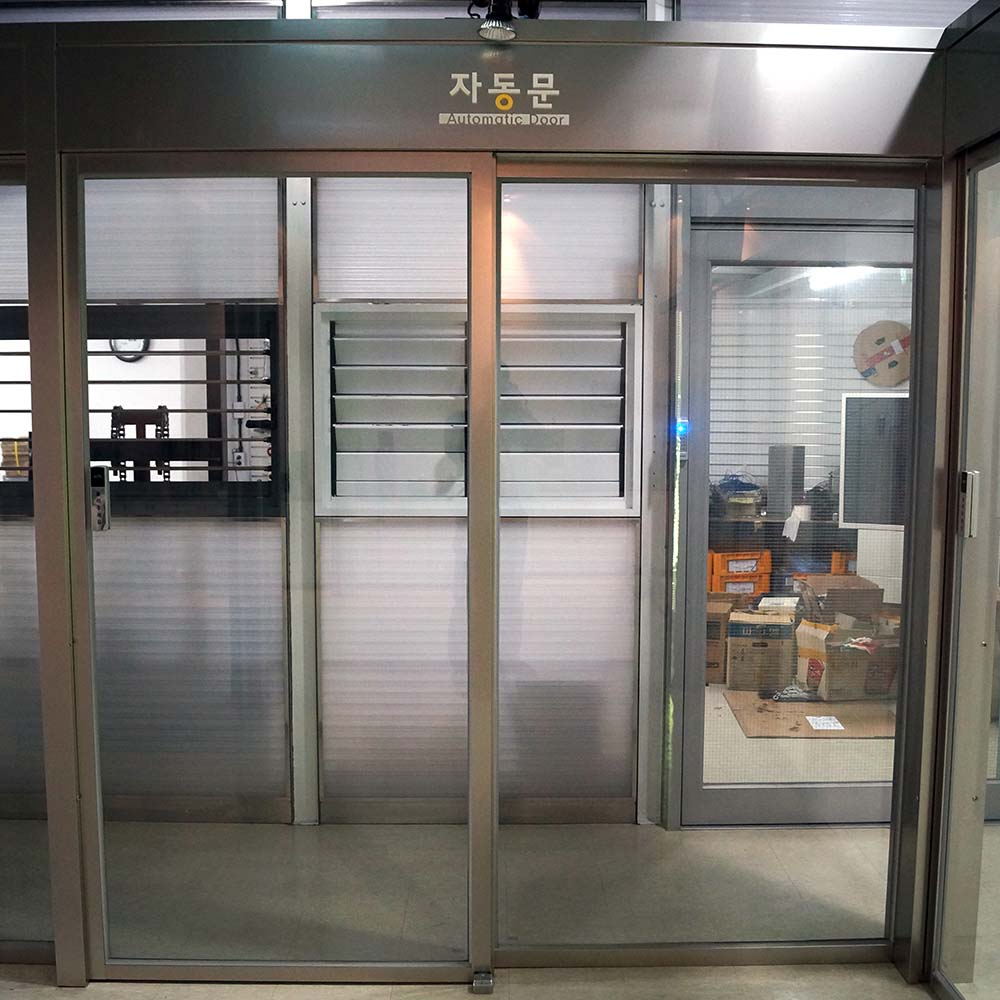

자동문

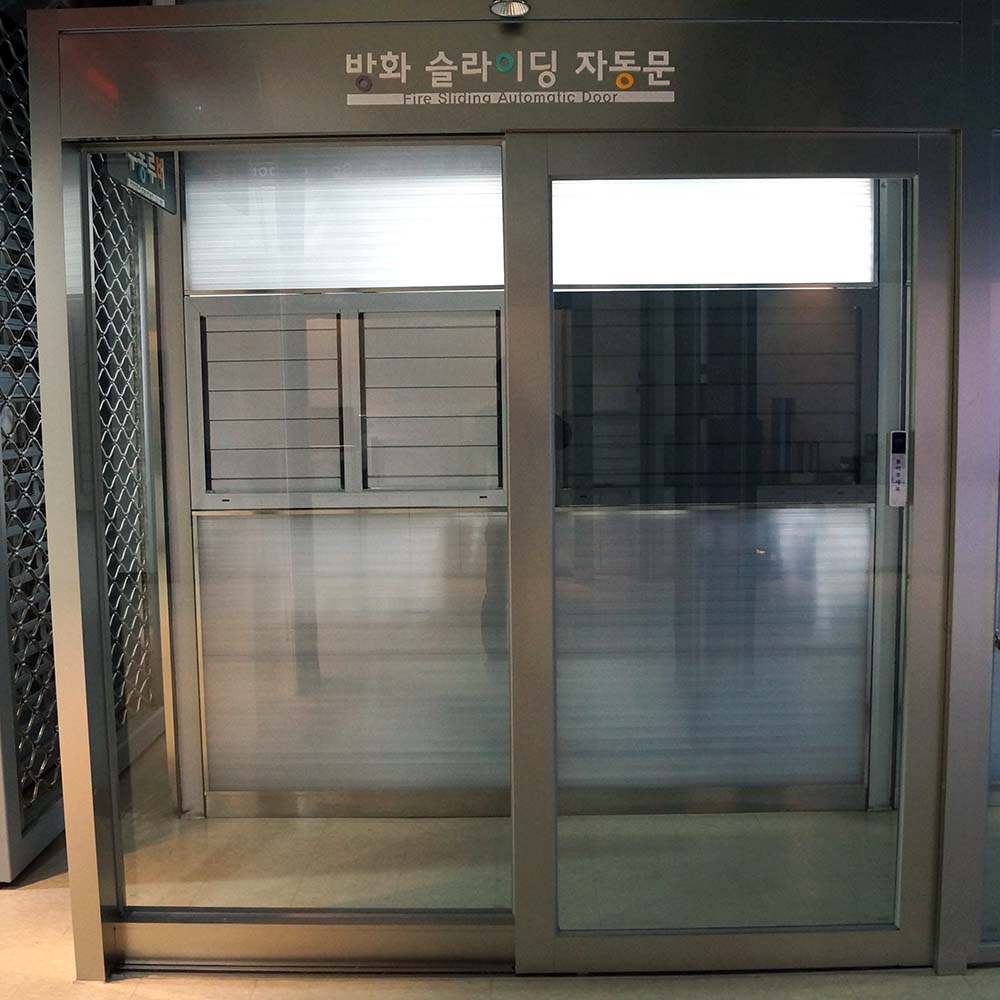

방화 슬라이딩 자동문

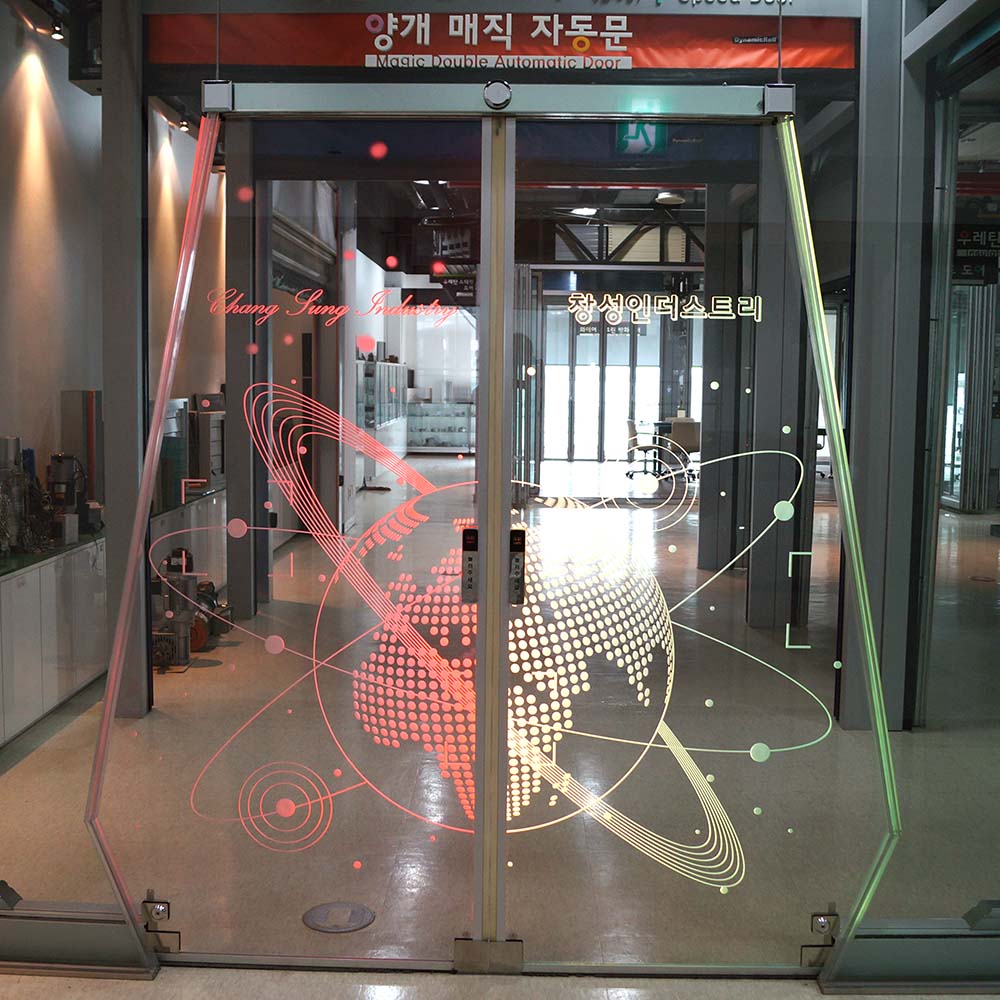

양개 매직 자동문

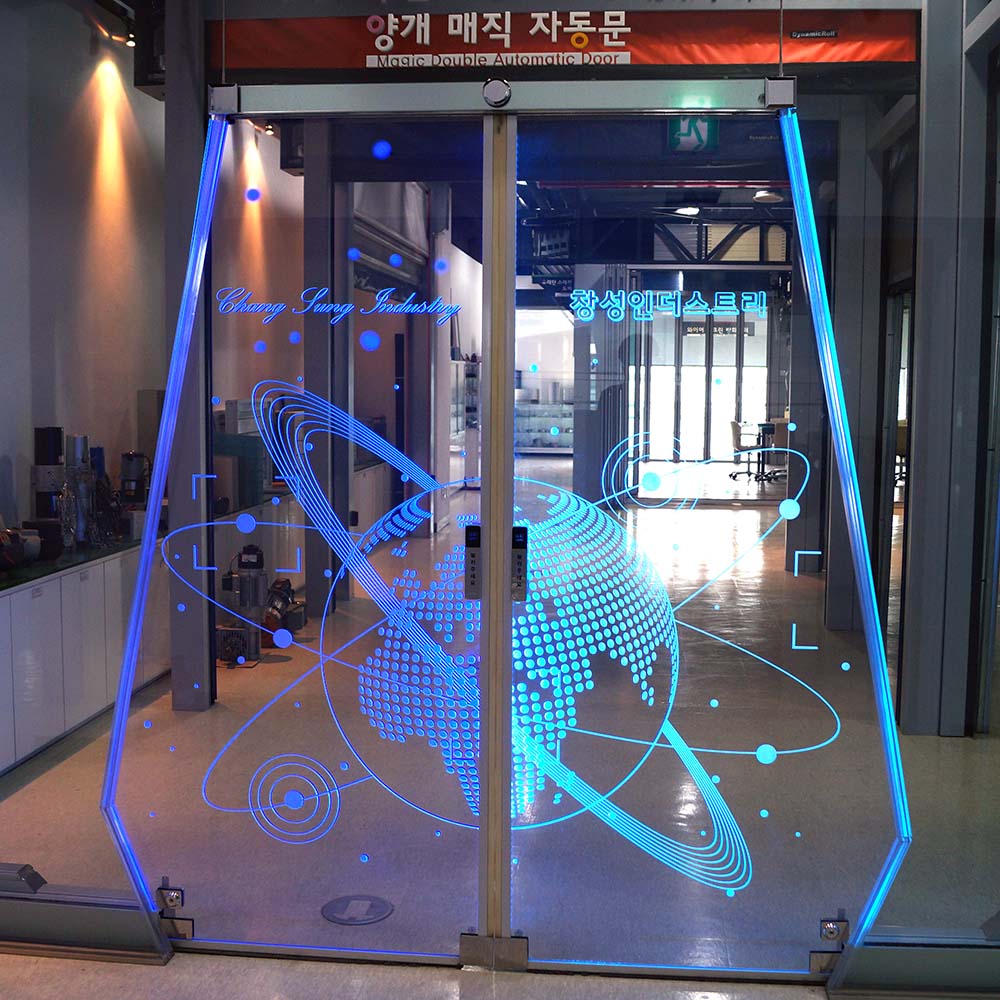

양개 매직 자동문

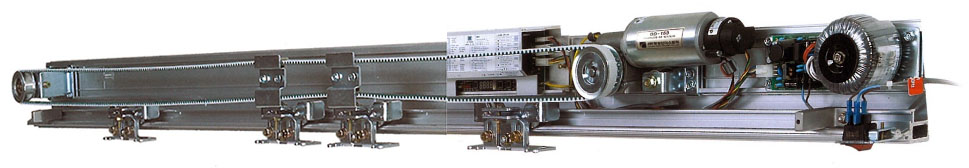

BEST AUTO DOOR 장치의 특성
- Motor / Encoder Unit
(Dunkermorten, co : GR63X55/SG80 / ME52-12)
모터는 자동문 장치의 가장 중요한 심장역할을 하므로 내구성이 뛰어나고 구동력 및 정지, 가속 등의 특성이 우수한 독일산(UL, CE승인품)을 사용하였으며, 특히 EMI Circuit(2xL, 2xC)를 내장하여 전자파를 방지한 Brushless Type 입니다.- 사용전압 : DC90V
- Motor 용량 : 90W (28.3NCM 이상)
- Encoder(ME52-12) : 2 Channel Type
- 수명 : 200만 Cycle 이상
- Intelligent Control Unit (인공지능 자기진단기능)
자동문 장치에서 Motor와 함께 가장 중요한 장치로서 Intelligent Processor Control 방식으로 자동부하조정 및 이중 PWM 제어를 통하여 항상 최적의 작동상태를 자동 조정하여 안정 및 신뢰성을 극대화시킨 Control System 입니다. - Power Supply Unit
고효율의 Troidal Transformer를 적용하여 안정된 전원을 공급합니다. - Door Hanger Unit
도어중량을 충분히 견딜 수 있는 고강도의 구조로 설계된 이중 Rail에서 Hanger Roller가 이탈되지 않도록 하였으며 특히, 정숙한 도어구동을 위하여 특수알미늄 Roler에 우레탄 코팅을 적용하여 저소음 도어시스템을 실현하였습니다. - Timing Belt
Steel Wire가 삽입된 특수 우레탄 벨트를 적용하여 장시간 사용하여도 Belt의 마모분이 발생하는 것을 방지하였습니다. (무정전처리 가능, ACL. USA)
Door Hanger
고신뢰성의 Intelligent Processor Controller (자가진단시스템 내장)
Electric Lock (Option)
고품질의 독일산모터와 저소음, 고정밀의 독일산 감속기 EMI Circuit 2xL, 2xC를 내장
고효율의 Power Unit
Specification
| Model | BD153S | BD153W | BD173S | BD173W | BD253S | BD253W |
|---|---|---|---|---|---|---|
| Max Door Weight (kg) | 120 | 100 × 2 | 120 | 100 × 2 | 250 | 180 × 2 |
| Max Door Width (mm) | 650~1250 | 650~1250 | 700~1300 | 700~1300 | 900~1850 | 1200~3000 |
| Max Door Speed (m/sec) | ~0.6 | ~0.6 × 2 | ~0.6 | ~0.6 × 2 | ~0.4 | ~0.4 × 2 |
| Opening Hold Time | 0~10sec | 0~10sec | 0~10sec | |||
| Power Supply | AC220V, 50Hz/60Hz 5A | AC220V, 50Hz/60Hz 5A | AC220V, 50Hz/60Hz 10A | |||
| Power Consumption | Max 120W | Max 120W | Max 250W | |||
| Temperature Range | -15℃ ~ +50℃ | |||||
용도
아파트 및 사무실 입실 통제용, 고급아파트 및 빌라의 출입문, 장애인용 자동문, 병원 수술실, 상가, 크린룸(에어샤워 도어), 공장용, 무정전처리가능(USA, ACL), 중앙집중제어용, 방사능차폐도어 등에 적용됩니다.
Option
비상탈출장치, 전자정, 정전시 비상전원, 비상통제시스템, 센서(일반/안전), 스위치(터치/매트/FOOT), 카드키, 지문인식키, 망막감식기, Lock, 근접카드, 각종 센서, 홈오토(비디오폰), 근태관리 시스템 등

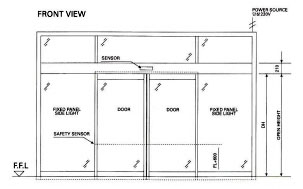

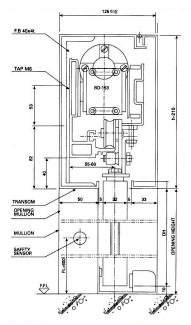

Operator 상세도
