적용범위
엄체호(BLASTER DOOR) 출입자를 위해 설치하는 PERSONAL DOOR용으로 위치는 도면을 참조한다. 방폭도는 외벽에 미치는 폭발하중이 방호벽에 의하여 감소된 압력 약 3BAR로 산정 설치한다. 공사 착수전 시공도면을 작성하여 감독관에게 제출하여, 승인 후 공사 시행한다.
방폭문 규격
- DOOR OPENING : 1100 x 2100 MM
- DOOR SIZE : 1200 x 2200 MM
- DOOR THICK : 3.2 + 75 + 25 = 103.2 MM
- DOOR WEIGHT : 780 KG
- DOOR FRAME : L - 90 x 90 x 9t
- LEAF PLATE : SS 400 25t
- LOCK SYSTEM : 비밀번호 입력식 (수시 비밀번호 변동 입력가능)
HARD WARE
- HINGE 2 SET
- LATCH PIN 2 SET
- HANDLE W / LOCK
- WEATHER GASKET
- SPY HOLE 80 12t
- NEMERIC PAD KEY 1 SET
제작 , 설치시 유의할 점
- 본문은 콘크리트 타설공사 전 발주하여, 속 FRAME을 반입하고 거푸집과 함께 설치할 수 있도록 제작한다.
- 도어의 통철판은 변형이나 뒤틀림이 없는 것을 반입하여 가공, 제작하여야 한다.
- 설치시 제작품과 함께 콘크리트를 양생하는 것이 원칙이다.
- 도어의 폭발 부압에 대응하는 힌지핀과 랫치는 방폭문과 함께 구조계산 검토시에 따라 충실하게 만든다.
- 하드웨어의 구조는 수만회 작동하여도 작동 불량이 없는 구조로 해야 한다.
- 강재문짝의 완성품 치수공차는 3±2 MM 이내로 한다.
- 방청도장은 EPOXY PRIMER 2회로 한다.
- 수치입력식 커세트는 - 수치패드와 전자 스트라이크로 구성된다. 전원은 배터리식이며 1년 이상 사용이 가능한 것으로 벽체에 매입한다.

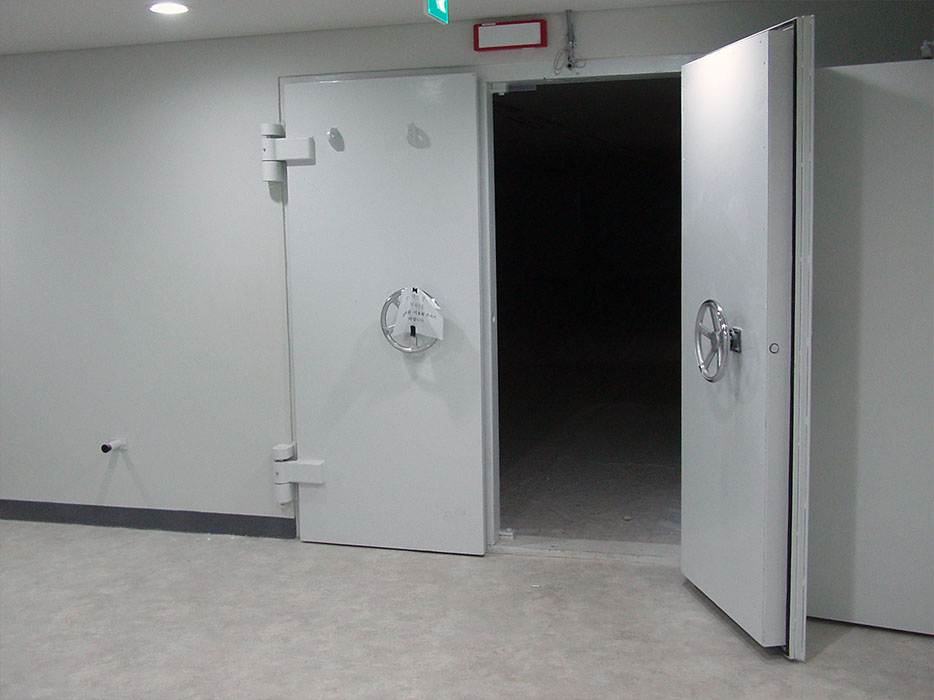

성남시청사 방폭기밀문
성남시청사 방폭기밀문

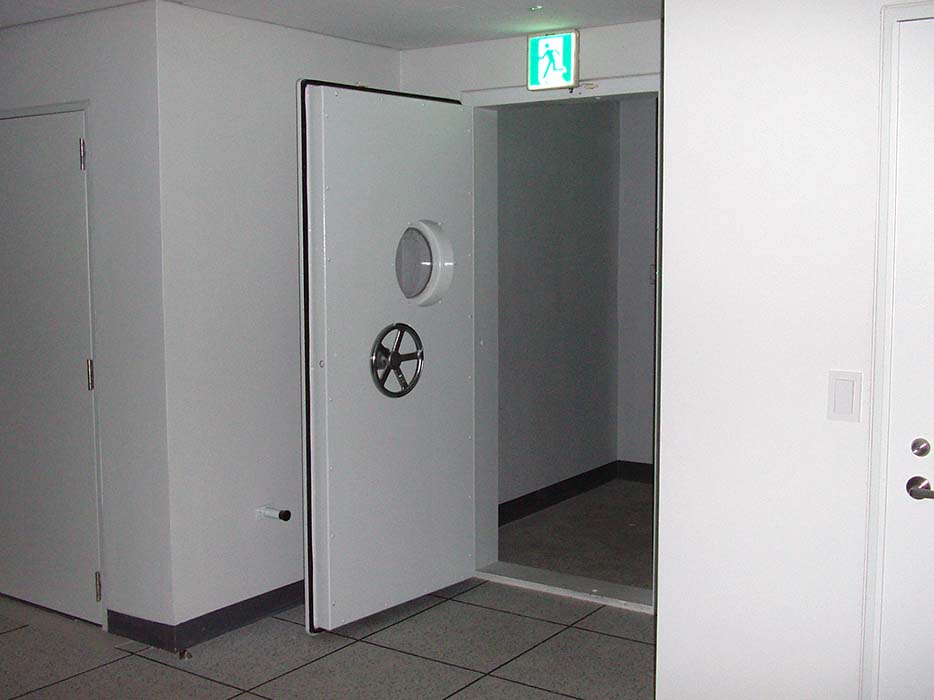

천안 방폭도어
천안 방폭도어
