시스템루버/배연창
에어컨연동루버

쾌적한 실내공간을 위한 최적의 환기시스템!

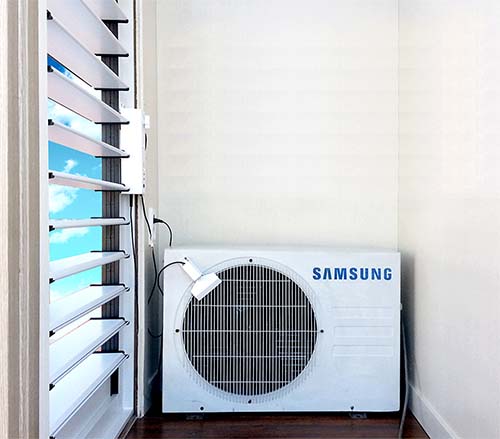

겨울철엔 외부의 찬 공기를 차단하고, 여름철엔 실외기실의 열기를 외부로 배출하여 쾌적한 공간을 유지시키며 실외기, 보일러 등과 연동하여 루버를 자동개폐하는 환기시스템

내장모터 타입

실내온도가 올라가거나 에어컨 실외기가 작동할 경우 연동하여 루버날개를 자동으로 개폐할 수 있으며, 제어기를 통해 루버날개를 원하는 만큼 조절할 수 있는 편리한 에어컨연동 루버시스템입니다.

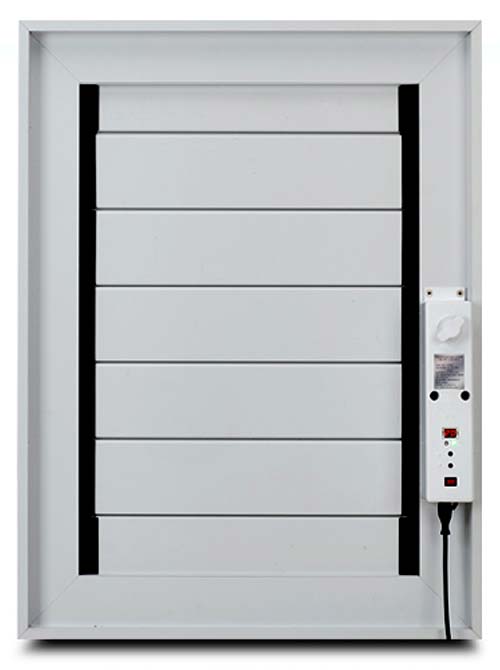

내장모터형 루버시스템

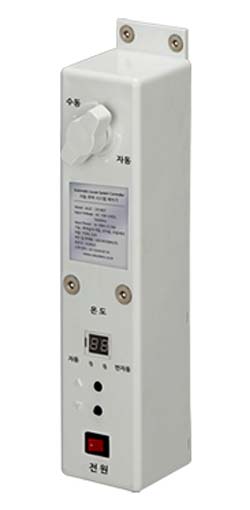

주제어기

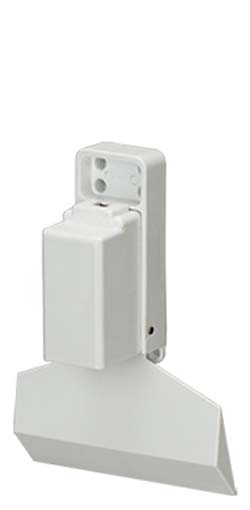

센서제어기

제품 사양

제품구성루버, 주 제어기(어댑터 내장), 센서기
센서종류온도, 풍압, 레이더모션
루버크기0.5~2m(가로) × 0.5~2m(세로)
주 제어기1개 (독립 루버수량에 따라 제어기 수량 결정)
센서 제어기풍압센서 1개 (외장형, 실외기 수량과 같음)
레이더모션 센서 1개
온도 센서 (내장형, 알람기능)
전압/전류 센서 (선택형)
실내온도디지털 온도표시 (0~90℃, 5℃ 단위)
날개 개폐시간5~8초
날개 정지부하30kgf/cm
주 제어기 박스크기60㎜(가로) × 257㎜(세로) × 63㎜(높이)
전력 (사용/대기)6~16W / 0.3W (월 300원 이하)
어댑터 전원단상 AC 85~265V (60/50Hz), +12V(2A)

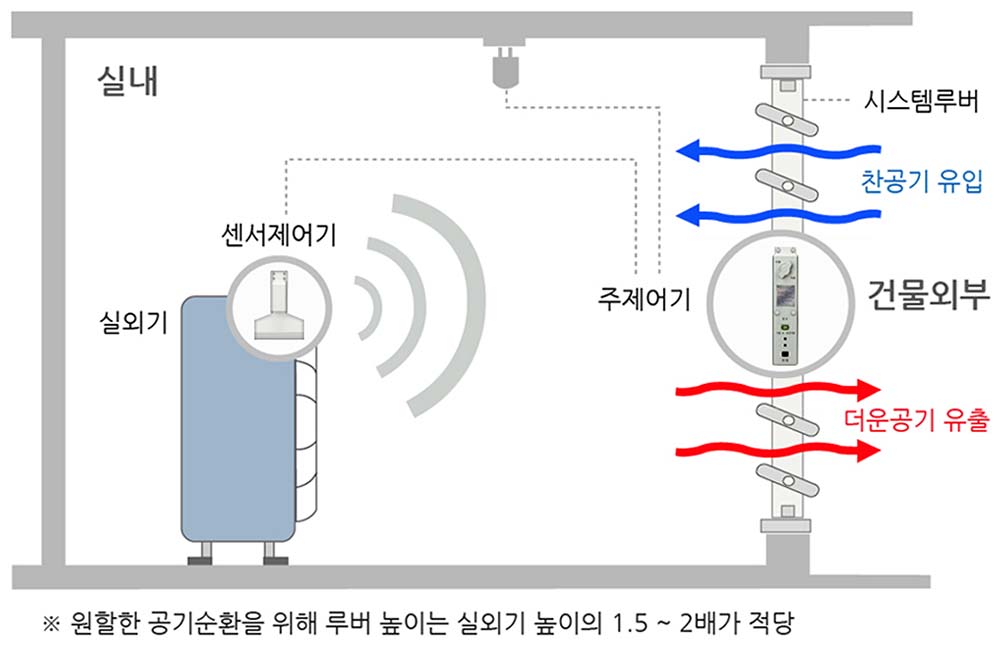

에어컨연동 루버시스템 구성도

주요기능

  • 모션과 센서기에 의한 자동 제어기능
    에어컨실외기 또는 보일러 등이 동작시 센서기가 실외기 풍압에 의해 작동하여 자동제어 하거나, 센서기가 없을 경우 주제어기 자체 레이더모션 기능으로 루버날개를 자동으로 개폐함
  • 반자동/수동 제어기능
    에어컨실외기 또는 보일러 등의 동작여부에 상관없이 반자동으로 스위치를 눌러 루버날개를 열고 닫을 수 있다. 열림과 닫힘 버튼의 조정에 따라 루버날개의 열림 각도를 제어할 수 있다. 정전시 혹은 제품고장시 완전 수동으로 루버날개를 열고 닫을 수 있다.
  • 온도에 따른 자동 제어기능
    에어컨실외기 또는 보일러 등이 동작되어 설치된 곳의 실내온도가 설정온도보다 높은 경우 주제어기에 있는 온도센서에 의해 알람(Alarm) 소리를 발생한 후 루버날개는 자동으로 열림

주요특징

  • 실내의 에어컨실외기가 동작 혹은 정지시에 루버날개를 자동개폐
  • 전동형 루버시스템보다 루버날개 개폐속도가 빠르다.
  • 전동형 루버에는 어댑터가 별도로 있어야 하지만, 에어컨연동루버는 주제어기 내부에 어댑터가 내장되어 있어서 결로, 방수, 누전 등에서 안전하고 내구성도 좋다.
  • 반자동 기능으로 루버날개의 각도를 원하는 만큼 조절할 수 있다.
  • 정전시 혹은 제품고장시 완전수동으로 날개를 열고 닫음
  • 실외기 동작시 센서제어기(풍압센서)에 의해 루버시스템이 동작
  • 센서기 없이 실외기가 작동할 경우 레이더모션 기능으로 루버날개 자동개폐
  • 실외기 동작시 자동/반자동 동작상태와 상관없이 자동기능으로 전환되며 루버날개가 작동
  • 주제어기에서 온도가 디지털로 표시되며, 온도센서 감지에 의해 실내의 온도가 설정온도보다 높았을 때 알람소리를 발생시켜, 사용자에게 루버날개가 열리지 않고 닫혀있음을 알림
  • 1차 보호기능으로 풍압센서가 고장시 실외기가 동작되는 경우 온도센서기에 의해 작동
  • 세대의 홈오토메이션 시스템에 루버시스템의 이상신호를 보내는 기능이 있다. (옵션)

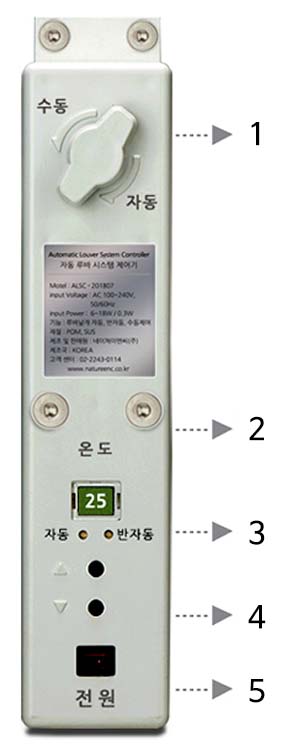

주제어기 동작 및 표시

  1. 자동/수동 조정나사
    정전시 루버를 제어하기 위해 번시계방향으로 회전시켜 완전수동기능으로 전환되며 수동레버를 조정하여 루버날개를 열고 닫을 수 있다.
  2. 현재온도
    주제어기에 내장된 온도형 센서제어기는 실내온도를 상시 감시하고, 실내온도가 설정온도보다 높은 경우 알람기능이 작동되어 주제어기가 루버날개를 자동으로 개폐
  3. 자동/반자동 동작표시 램프
    자동일 경우 자동램프가 켜지고, 반자동일 경우 반자동램프가 켜진다.
  4. 루버 열림/닫힘 동작버튼
    아래 화살표를 누르면 루버날개가 닫히고, 위방향으로 누르면 날개가 열린다. 루버날개의 각도조절을 할 경우 누르고 있는 버튼에서 손을 뗀다.
  5. 전원스위치
    자동루버 주제어기의 전원을 켜고 차단한다.

센서제어기 동작 및 표시

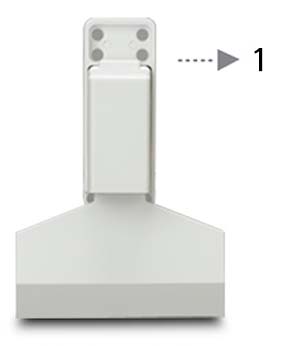

  1. 센서제어기
    센서제어기(풍압형/레이더모션)는 실외기(보일러) 동작여부를 상시 감시하고 동작구간에서 주제어기에 신호를 출력 전송한다.
    • 풍압형 센서제어기 혹은 레이더모션 센서제어기의 선정은 사용자 및 실외기의 설치환경에 따라 결정
    • 다수의 실외기와 센서제어기는 각가 1대1의 신호를 검출하며, 그 출력이 주제어기 센서입력단에 연결된다.
    • 실외기의 개수에 따라 센서기를 주제어기 1개당 무한대(풍압형) 혹은 2대(레이더모션)까지 사용할 수 있다.

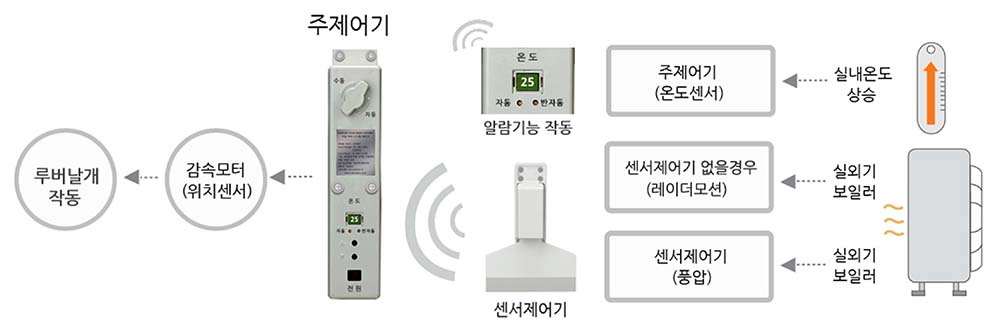

시스템 블록도

전동실린더 타입

기존에 설치되어 있는 수동루버에 전동실린더와 제어기를 결합함으로써 에어컨실외기의 동작에 연동하여 루버가 자동으로 개폐하도록 간편하게 사용할 수 있는 제품입니다. 주제어기의 반자동 시스템으로 스위치를 간단히 조작하여 루버날개를 원하는만큼 열리게 조절할 수 있습니다.

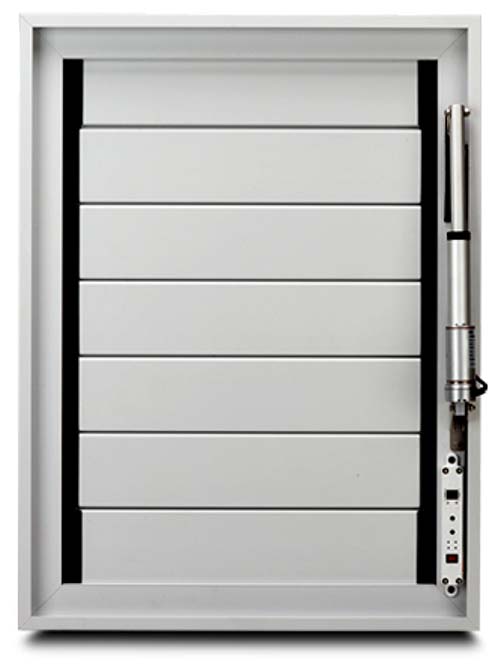

전동실린더형 루버시스템

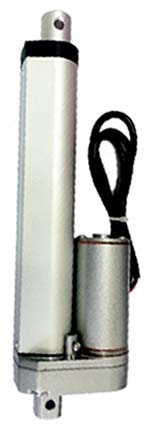

전동실린더

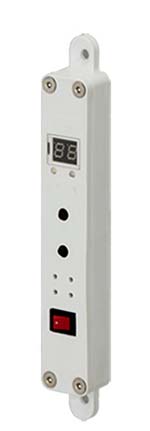

주제어기

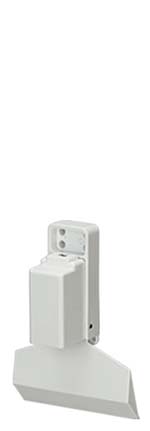

센서제어기

제품 사양

제품구성전동실린더(브라켓 포함), 주제어기, 어댑터
센서종류온도, 풍압, 레이더모션
주 제어기1개 (독립 루버수량에 따라 제어기 수량 결정)
센서 제어기풍압센서 1개 (외장형, 실외기 수량과 같음)
온도 센서 (내장형, 알람기능)
레이더모션 센서 (선택형)
전압/전류 센서 (선택형)
실내온도디지털 온도표시 (0~90℃, 5℃ 단위)
날개 개폐시간12~25초
날개 정지부하30kgf/cm
주 제어기 박스크기27㎜(가로) × 153㎜(세로) × 20㎜(높이)
전력 (사용/대기)6~16W / 0.3W (월 300원 이하)
어댑터 전원단상 AC 85~265V (60/50Hz) 입력, DC 12V(2A) 출력

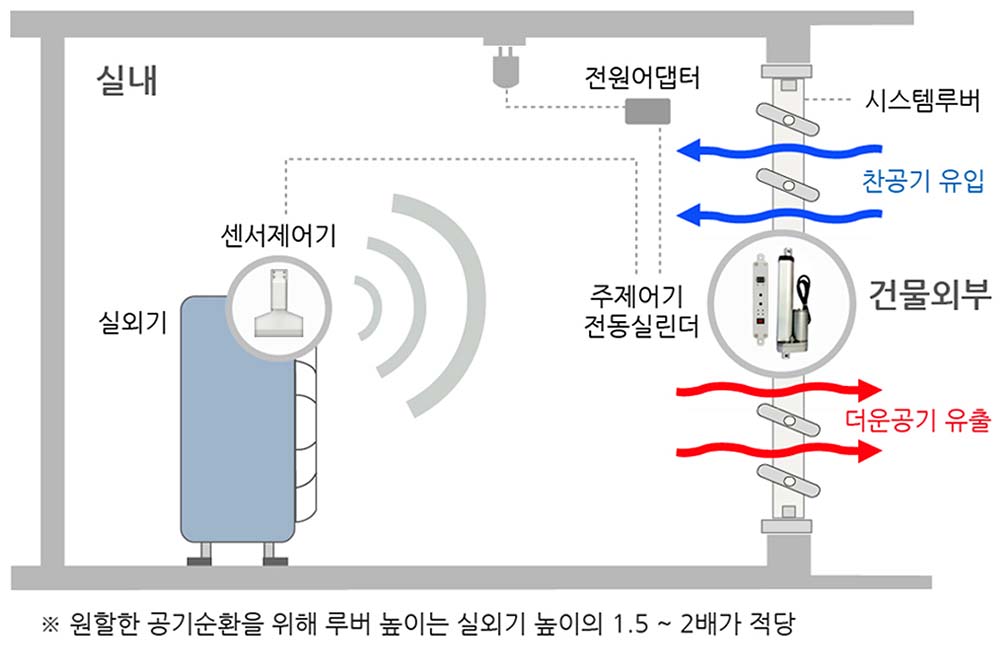

에어컨연동 루버시스템 구성도

주요기능

  • 모션과 센서기에 의한 자동 제어기능
    에어컨실외기 또는 보일러 등이 동작시 센서기가 실외기 풍압에 의해 작동하여 자동제어 하거나, 센서기가 없을 경우 주제어기 자체 레이더모션 기능으로 루버날개를 자동으로 개폐함
  • 반자동/수동 제어기능
    에어컨실외기 또는 보일러 등의 동작여부에 상관없이 반자동으로 스위치를 눌러 루버날개를 열고 닫을 수 있다. 열림과 닫힘 버튼의 조정에 따라 루버날개의 열림 각도를 제어할 수 있다. 정전시 혹은 제품고장시 완전 수동으로 루버날개를 열고 닫을 수 있다.
  • 온도에 따른 자동 제어기능
    에어컨실외기 또는 보일러 등이 동작되어 설치된 곳의 실내온도가 설정온도보다 높은 경우 주제어기에 있는 온도센서에 의해 알람(Alarm) 소리를 발생한 후 루버날개는 자동으로 열림

주요특징

  • 기존에 설치된 수동루버에 전동실린더와 제어기를 추가 설치하여 에어컨 실외기와 연동하여 루버날개를 자동개폐
  • 반자동으로 루버날개의 각도를 원하는 만큼 조절할 수 있다.
  • 정전시 혹은 제품고장시 수동으로 루버날개를 열고 닫음
  • 실외기 동작시 센서제어기(풍압)에 의해 루버시스템이 동작
  • 실외기 동작시 자동/반자동 동작상태와 상관없이 자동기능으로 전환되며 루버날개가 작동
  • 주제어기에서 온도가 디지털로 표시되며, 온도센서 감지에 의해 실내의 온도가 설정온도보다 높았을 때 알람소리를 발생시켜, 사용자에게 루버날개가 열리지 않고 닫혀있음을 알림
  • 가동, 수동기능과 센서제어기 동작, 정지시 두개의 LED램프의 색깔로 이의 상태들을 표시
  • 1차 보호기능으로 풍압형센서가 고장시 실외기가 동작되는 경우 온도센서기에 의해 작동

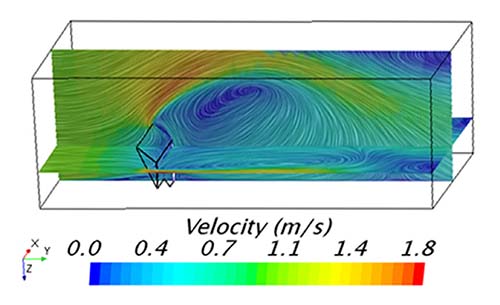

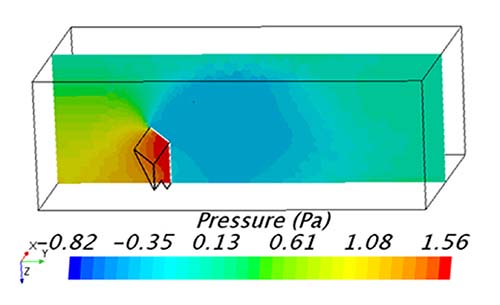

풍압센서 날개 압력속도 해석

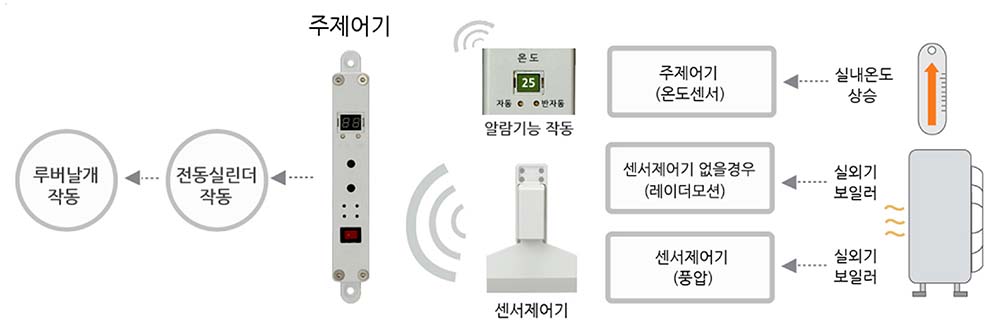

시스템 블록도

완전수동 제어기능 (정전시)

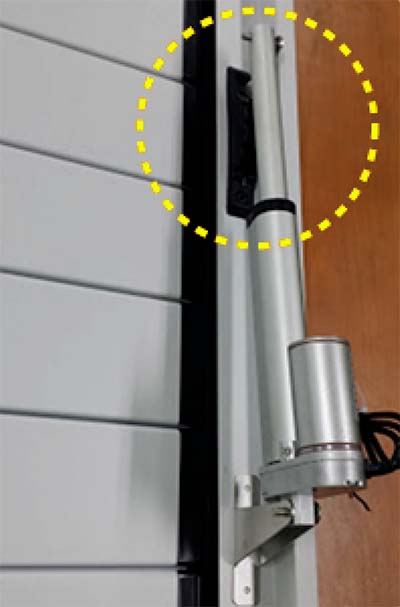

정전시 혹은 고장시 전동실린더를 이용하지 않고, 완전히 수동으로 루버날개를 열고 닫을 수 있다. 그림과 같이 전동실린더의 실린더 축과 루버의 수동레버(손잡이부분)에 나사로 연결되어 있는 부분을 드라이버를 이용하여 나사의 연결부분을 해체하면 전동실린더와 루버의 수동레버(손잡이부분)는 분리되고, 루버의 수동레버를 위아래로 움직여 루버의 날개를 수동으로 열고 닫는다.

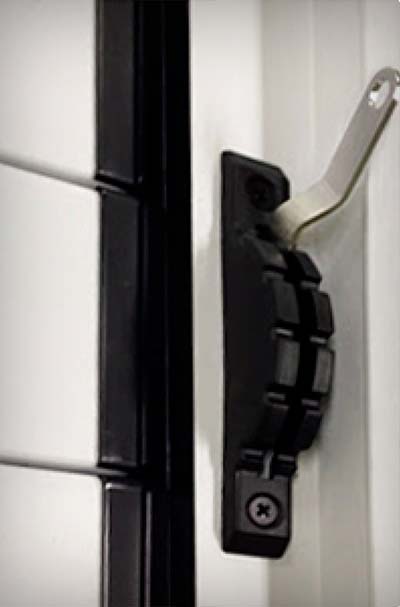

수동레버 나사연결부

나사연결부를 분리
