방화셔터
철재방화셔터

정의

"방화셔터"라 함은 방화구획의 용도로 화재시 연기 및 열을 감지하여 자동 폐쇄되는 것으로서, 판매시설·체육관 등 넓은 공간에 내화구조로 된 벽을 설치하지 못하는 경우에 광범위 하게 사용하는 것을 말한다.

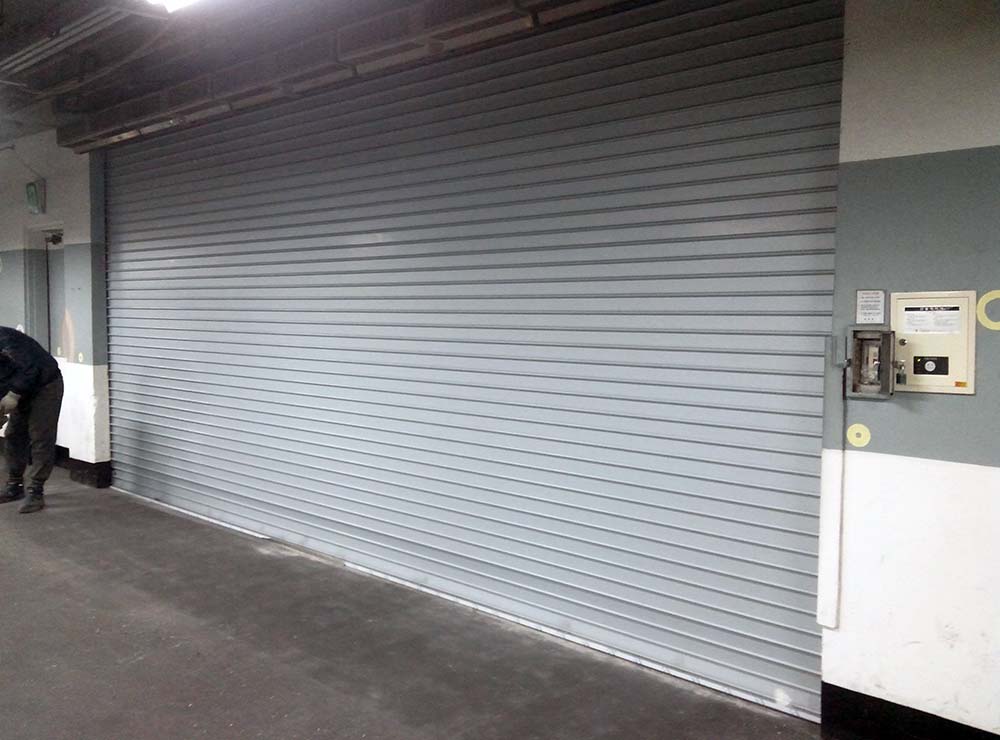

우리은행

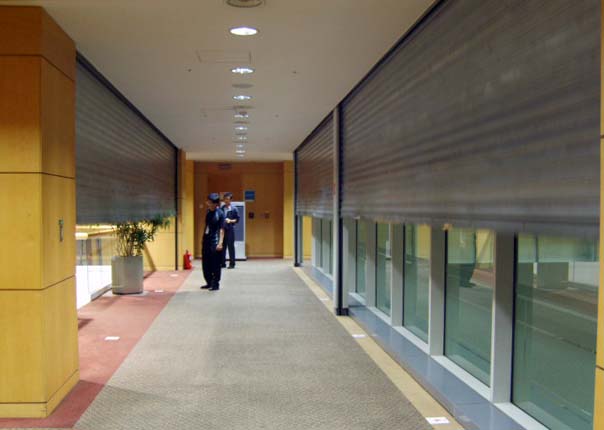

한국방송통신대학교

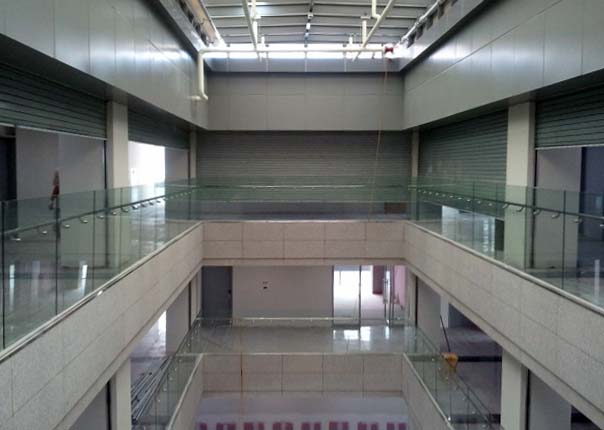

소동동롯데

현대백화점 무역점

구성

모든 재질 및 성능은 국토해양부부 고시 제2009-863호의 성능을 가진다.

방화셔터는 전동 또는 수동에 의해서 개폐할 수 있는 장치와 연기감지기, 열감지기 등을 갖추고, 화재발생시 연기 및 열에 의하여 자동 폐쇄되는 장치 일체로서 주요구성부재·장치·규모 등은 KS F 4510(중량셔터)에 적합해야 한다.

셔터는 화재 발생시 연기 감지기에 의한 일부 폐쇄와 열감지기에 의한 완전 폐쇄가 이루어 질 수 있는 구조를 가진 것이어야 한다.

성능

셔터는 다음의 성능을 확보해야 한다.

  1. KS F 2268-1(방화문의 내화시험방법)에 따른 내화시험 결과 비차열 1시간 성능
  2. KS F 4510(중량셔터)에서 규정한 차연성능
  3. KS F 4510(중량셔터)에서 규정한 개폐성능
  4. 일체형 셔터의 피난 출입문을 여는데 필요한 힘(바닥으로부터 86㎝ 에서 122㎝ 사이, 개폐부 끝단에서 10㎝ 이내에서 측정한다.)은 문을 열 때 133N 이하, 완전 개방한 때 67N 이하

주요 구성 부재

  1. SLAT
  2. SHUTTER BOX
  3. GUIDE RAIL
  4. BARREL SHAFT
  1. BOTTOM BAR
  2. BRACKET
  3. LINTEL
  4. END LOCK
  1. 전동 개폐기
  2. 자동 복귀 폐쇄기
  3. 연동 제어기
  4. 수동 개폐장치
  1. 점검구
  2. 연감지기
  3. 방화벽
