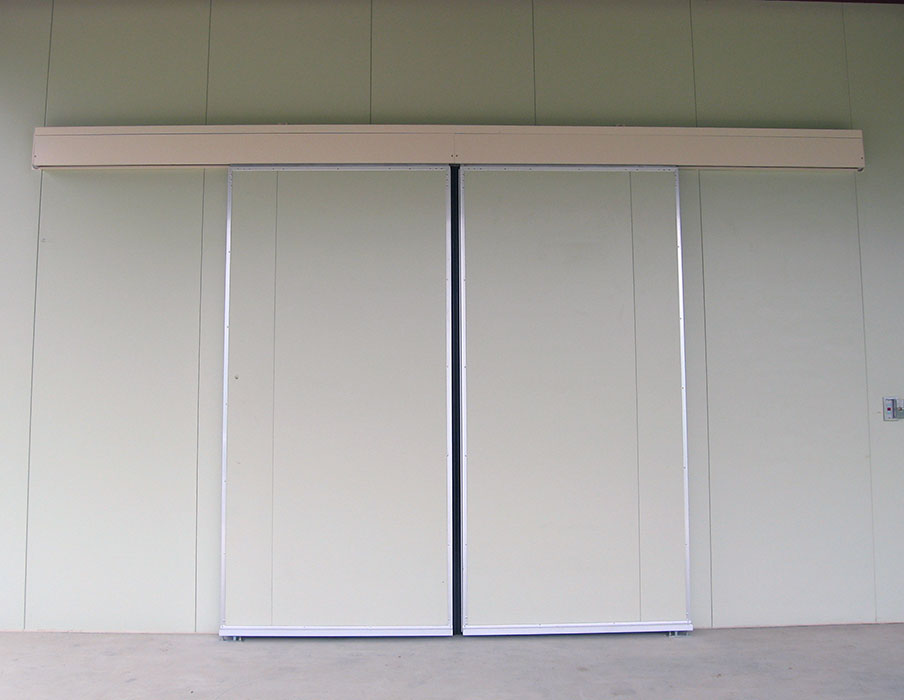

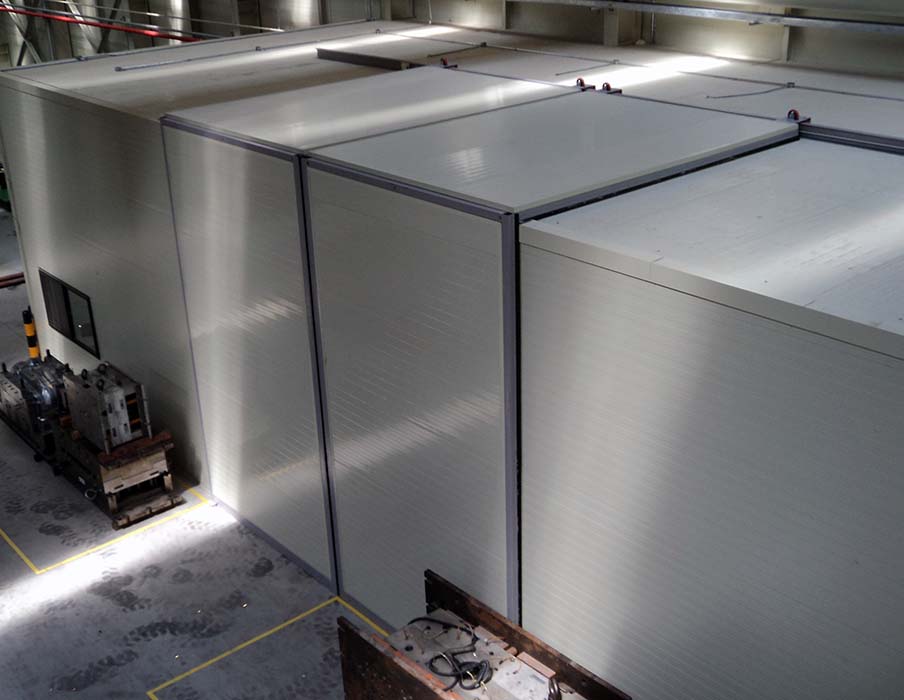

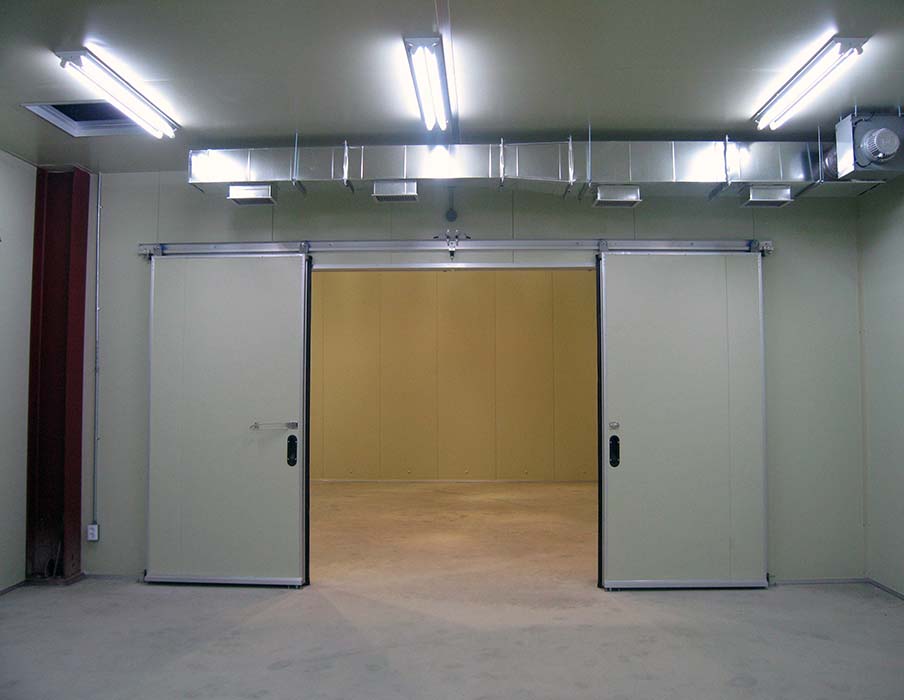

천장오픈형 헹거도어
OPERATOR
- MOTOR는 기동력이 좋은 톨크 모터를 사용하여야 하며 FEED BACK이 장착되어 있어 어떠한 조건에도 작동이 원활하여야 한다.
- 장시간 연속사용 또는 무리한 부하가 걸릴 경우 MOTOR 자체내에 자동 온도 감지장치가 내장되어 130℃ 이상일 경우 자동으로 전원이 차단되는 구조이어야 한다.
- 감속기 CASE는 알루미늄으로 제작되어 부식 및 녹이 발생하지 않아야 하며, 모터와 감속기는 분리형으로 이상 발생시 쉽게 분해 및 조립이 간단하여야 하며 정전시에도 수동으로 원활하게 작동하여야 한다.
HANGER 및 ROLLER
- HANGER는 도어 자체의 중량을 충분히 감당할 수 있어야 하며 BODY 자체는 녹이 슬지 않게 아연도금을 하여야 하며 RAIL과의 탈성을 방지 하기위해 탈선 방지 ROLLER가 장착되어야 한다.
- ROLLER의 재질은 S-45C를 사용하며, 내부에 취부되는 베어링은 도어 중량을 충분히 감당할 수 있어야 한다.
TRUSS 및 RAIL
- TRASS 본체는 ANGLE L-50×50×5t로 제작을 하여야 하며 RAIL 재질은 SS-41 각봉 □-16×16을 사용하며 수평 및 수직을 정확히 맞추어야 하며 허용오차는 ±2㎜ 이상 초과되지 말아야 한다.
본체
- 도어 본체는 현장 요구사항에 맞추는 것을 원칙으로 하며 STEEL DOOR 또는 샌드위치 판넬 도어를 사용하되 도어의 상단부에는 HANGER를 고정시키기 위해 9t 이상의 평철을 넣어 제작하며 외부 풍압 및 열 손실을 줄이기 위해 패킹 작업을 하여야 한다.
GUIDE RAIL
- 가이드 레일은 노출형과 매립형 2가지 TYPE 중에서 가능한한 매립형을 원칙으로 한다.
CONTROL BOX
- CONTROL은 전자 제어방식(디지탈 방식)을 채용하며 다음과 같은 요건을 충족시켜야 한다.
- 어떠한 조건에도 오작동이 없어야 한다.
- 저속 및 고속 속도 조절이 가능하여야 한다.
- 도어 중량에 따라 브레이크 조절이 가능하여야 한다.
- LIMIT S/W는 비접촉식 MAGNETIC S/W를 사용하고 열림, 닫힘 구간에서 정확히 셋팅되어야 한다.
- 외부 풍압 영향에 문틈이 벌어지지 않게 배력이 작동되어야 한다.
- 수동 및 자동 SELECTOR 기능이 있어 버튼이나 센서 등 어떠한 구조에도 작동이 가능하여야 한다. 2.7 SENSOR 산업용 전동 SLIDING HANGER DOOR의 작동은 버튼 또는 PULL S/W 방식을 많이 채용하며 지게차 또는 차량만을 감지하는 LOOP COIL CONTROL 방식 또는 초음파 감지, 적외선 감지 등 어떠한 감지 시스템과도 호환이 가능하여야 한다.
안전 빔 센서 (SAFETY SENSOR)
- 산업용 전동 SLIDING HANGER DOOR에는 안전을 고려하여 도어 작동구간에 안전 빔 센서를 설치하여 작동 중 어떠한 장애물이라도 감지가 되어 자동 RETURN 되는 구조이어야 한다.
- 비상용 도어 자동문 좌측 또는 우측에 비상도어를 설치하여 차량 또는 지게차 출입시 자동문을 사용하고 사람의 출입시에는 비상문을 사용한다.
- 전기 배선 및 입선은 발주처인 현장에서 1차 전원 및 2차 CONTROL까지 이며 자동문 시공업체에서는 결선 및 작동시험에 한한다.
