방화셔터
피난문 일체형 스크린 자동 방화셔터

화이어블루 방화 스크린 셔터

"화이어블루 방화스크린 셔터"는 커텐부에 철재(EGI 1.6T) 대신 방화섬유를 사용하는 일체형 자동 방화 스크린 셔터로써, 방화 스크린 내에 피난용 탈출구를 만들어 화재시 피난자가 탈출 할 수 있도록 하였습니다.

본 제품은 '철재 일체형 자동 방화셔터'와 동등한 내화 및 차연 성능을 지니고 있으며, 철재 방화셔터보다 저렴하고, 무게가 가벼워 설치 및 보수가 용이합니다. 또한 건물의 용도 및 설치 환경에 따른 제약에서 벗어나 그 적용 가능성이 확대됨에 따라 방화 설계의 유연성이 대폭 향상되었습니다.

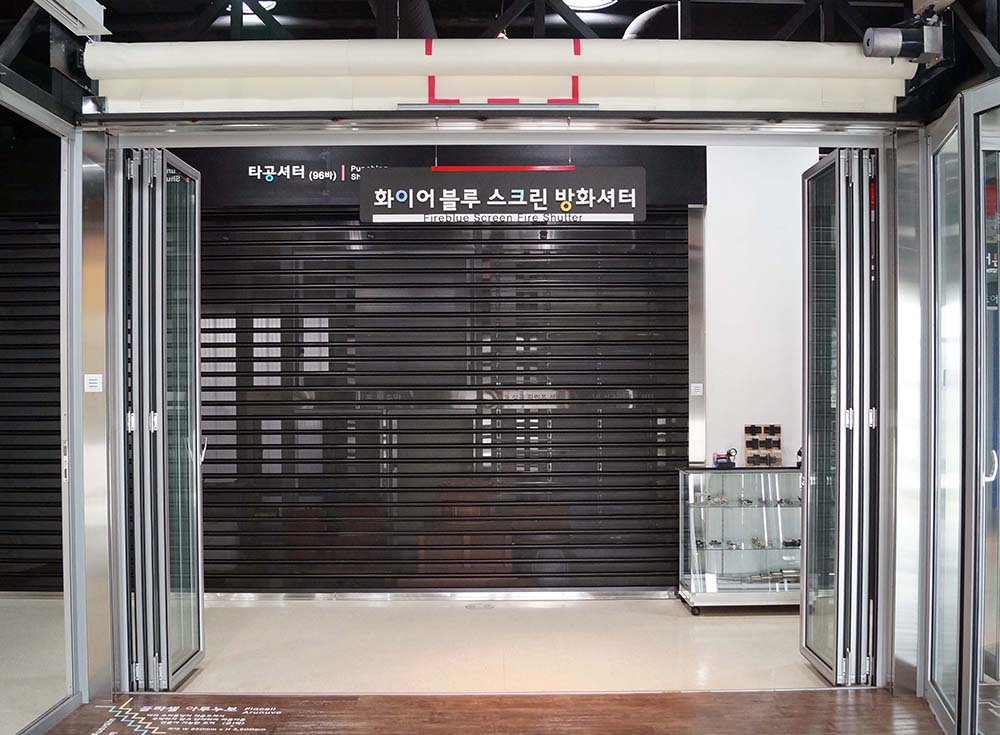

화이어블루 스크린 방화셔터 (수납상태)

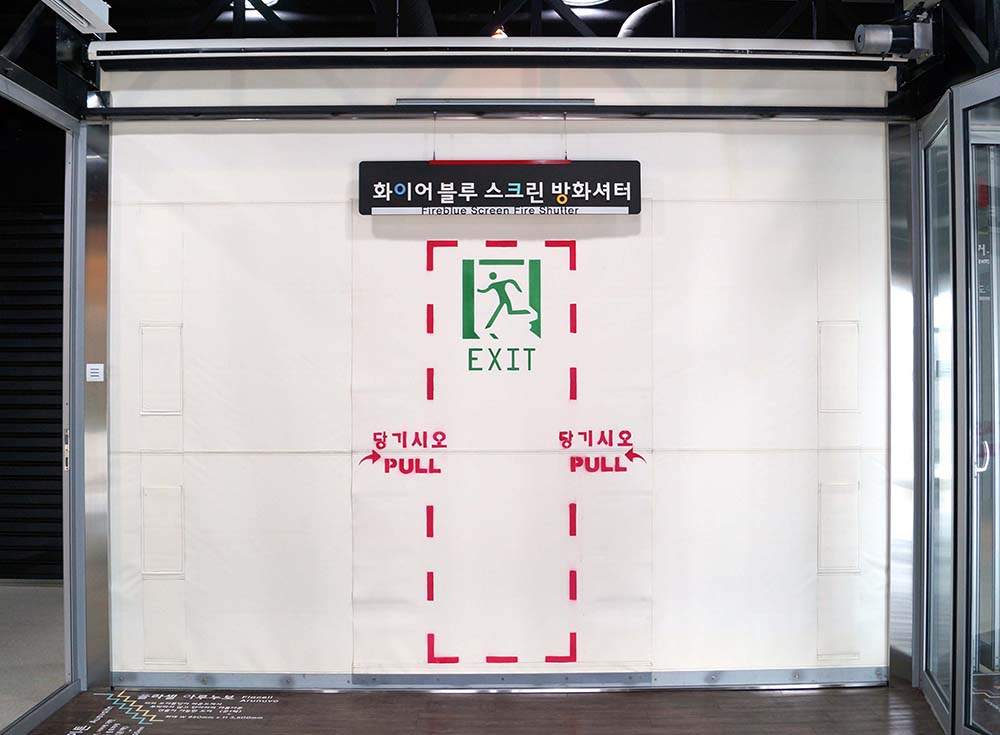

화이어블루 스크린 방화셔터 (전개상태)

설치 및 탈출 예시

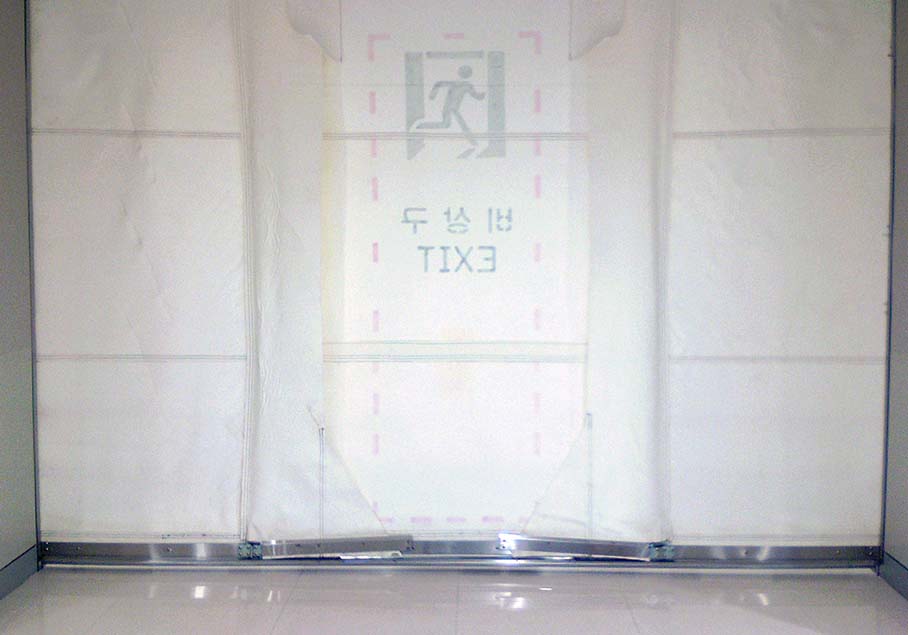

평소에 닫힘

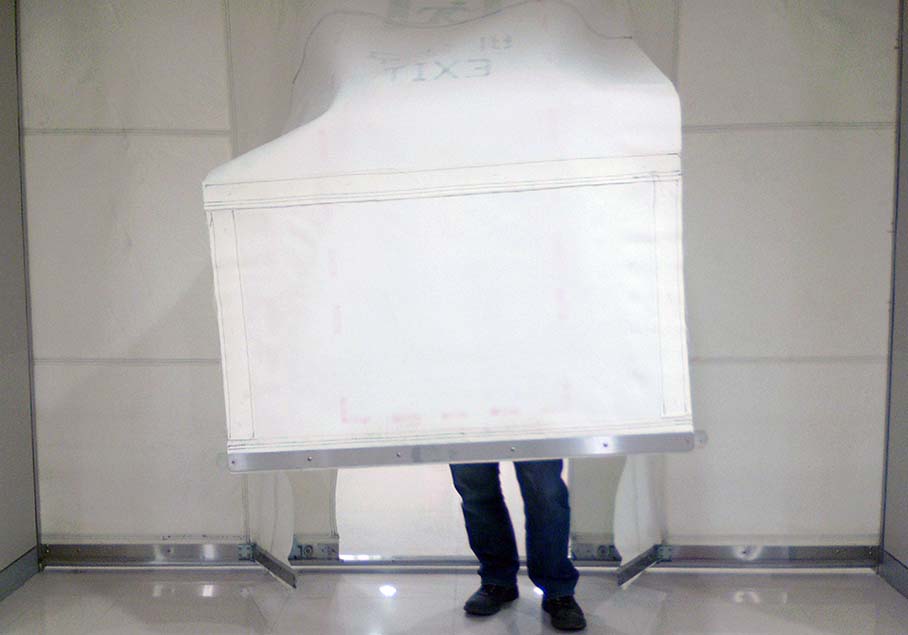

비상시 열고 탈출

특징

  1. 방화성능
    • 방화(내화)성능을 가지고 있는 방화천을 사용함으로써, 종래의 철재방화셔터와 동일한 방화성능을 가지고 있습니다.
    • 연감지기, 열감지기와 연동하여 작동되는 방화구획에 사용합니다.
    • 커튼이 포제로 되어 있어서 주름이 잡힐 수 있지만, 방화성능에는 이상이 없습니다.
  2. 패닉현상 해소
    • 화재시에 스크린을 통하여 반대측의 화재상황을 확인 할 수 있기 때문에 폐쇄감으로 인한 패닉을 방지 합니다.
    • 만일, 셔터가 내려오는 중에 피난자가 끼여도, 커튼이 가볍고 유연하기 때문에 탈출 할 수 있습니다.
  3. 깨끗한 마무리
    • 가이드레일의 폭이 11mm 정도이기 때문에 레일부의 의장성이 높아 시공후 깨끗한 마감을 할 수 있습니다.
  4. 경량
    • 커튼부의 스크린 중량은 약 0.7kg/㎡
    • 강제방화셔터에 비해 약 20분의 1 정도의 경량으로 되어 있어, 건축물에 영향을 최소로 줄일 수 있습니다.

사양

본체(Screen)특수 수지코팅 실리카 또는 화이버글라스
작동, 조작방법자동폐쇄작동 : 연기감지기로부터의 신호 / 피난탈출시 : FULL 및 FUSH
가이드 레일(내,외)·하장바·샤우드스텐레스, 스틸
가이드 레일(내,외)·하장바·샤우드스텐레스, 스틸, 그 외의 방화재
개폐 성능국토해양부고시 제2016-219호 기준
시동조건주위온도 : -10℃~40℃ / 주위습도 : RH80% 이하
용도승강로비를 포함한 엘리베이터 홀, 층간방화구획, 면적방화구획의 방화

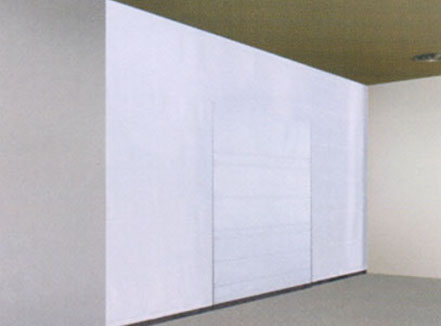

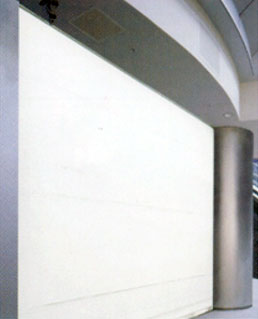

설치적용 도면 예

  1. ELEVATOR의 승강로의 방화구획 설정
  2. LOBBY, ATRIUM의 방화구획 설정
  3. ESCALATOR 주위의 방화구획 설정
