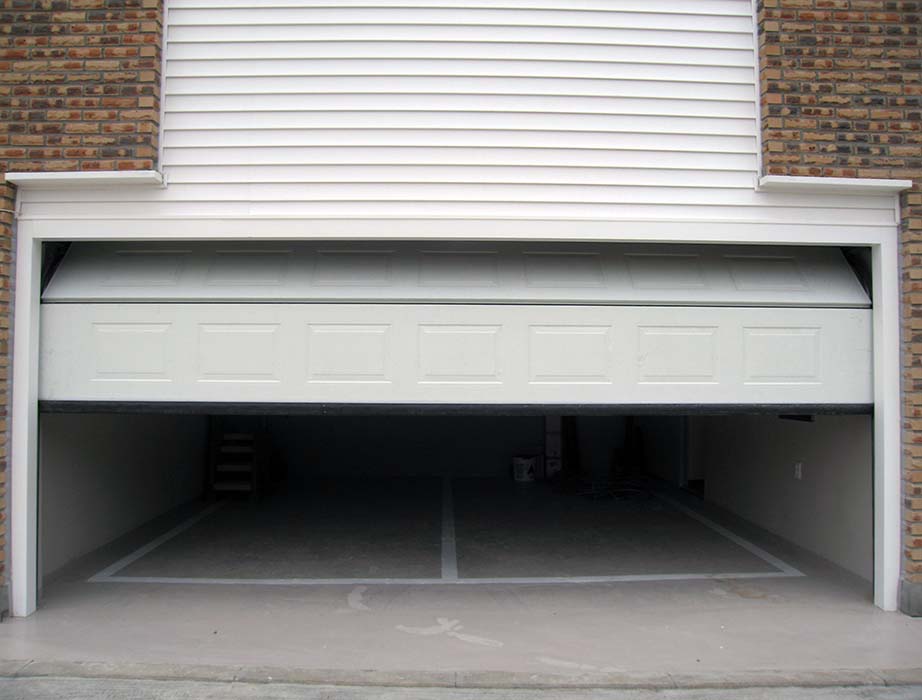

오버헤드도어

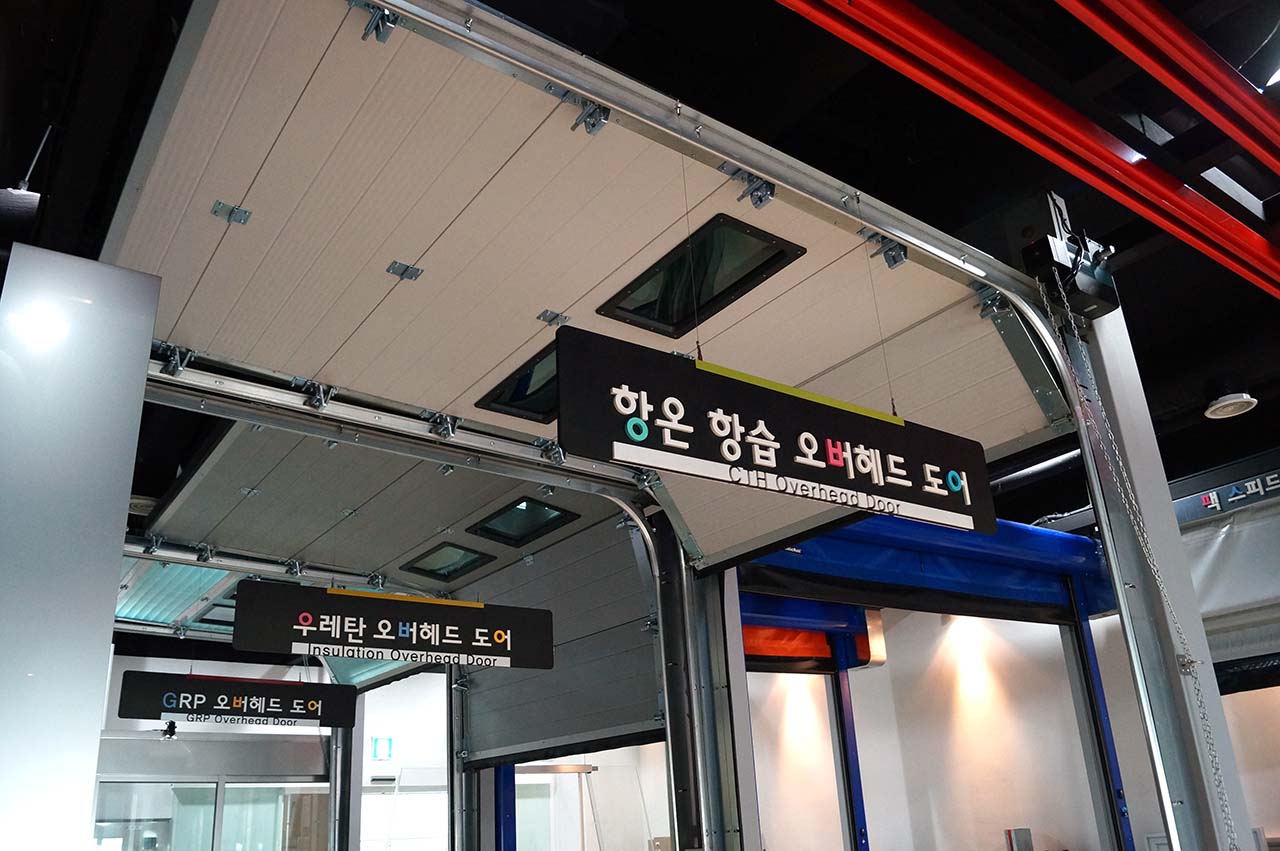

항온항습 오버헤드 도어

항온항습 오버헤드 도어 (상세사진)

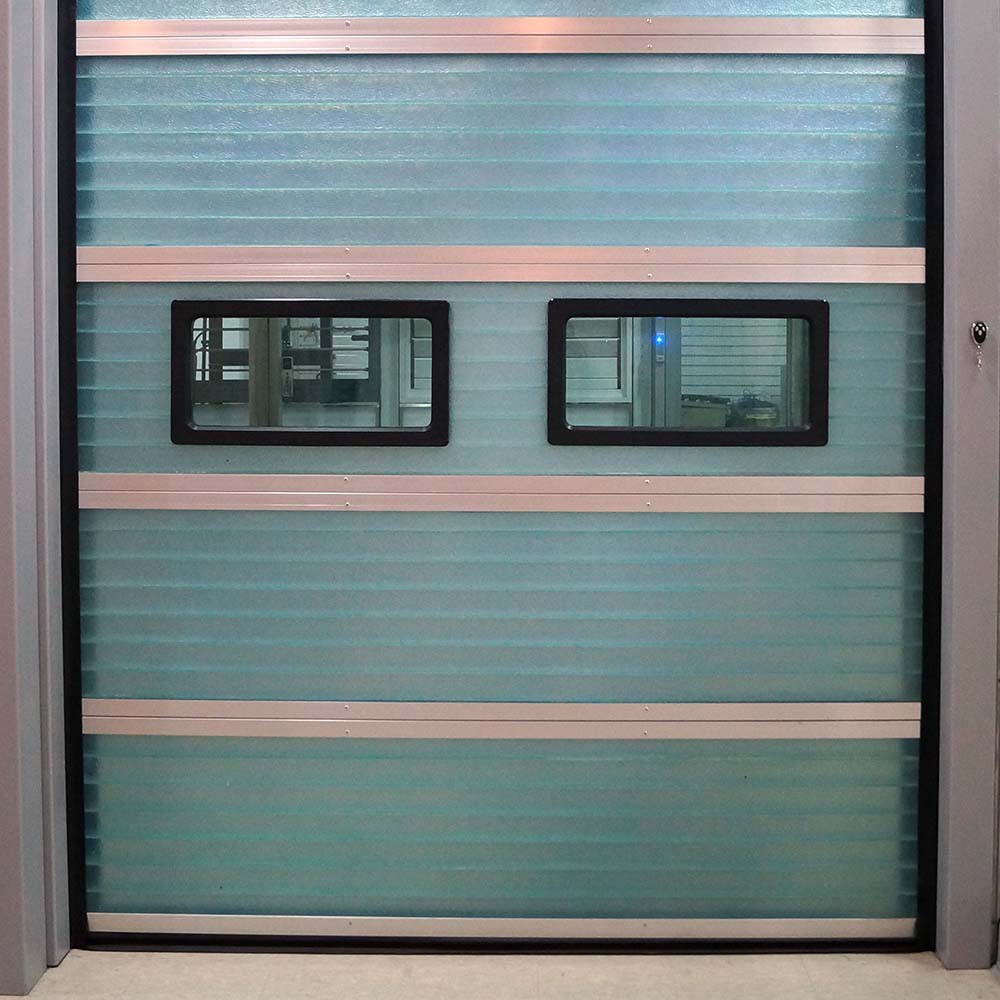

GRP 오버헤드 도어

GRP 오버헤드 도어 (상세사진)

구성

  • DOOR SECTION
  • GUIDE RAIL
  • TORSION SPRING LIFTING DRUM & WIRE HINGE & ROLLER GLAZING WINDOW
  • WEATHER SEAL

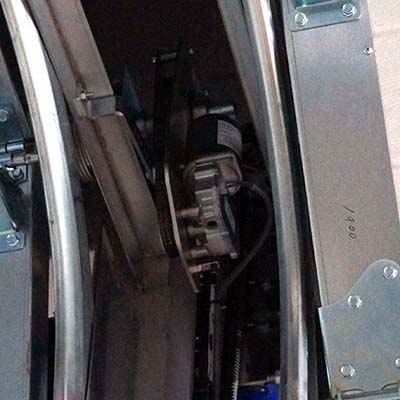

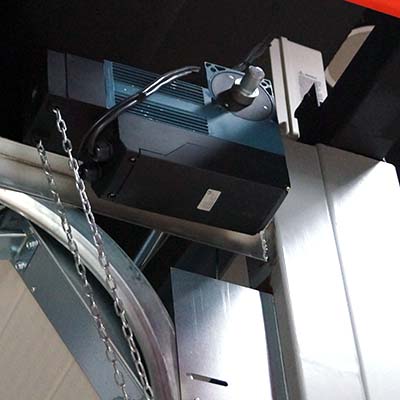

  • ELEC. OPERATOR

PANEL (DOOR SECTION)

  1. 규격 : SKIN의 재질은 0.5㎜ THK. EMBOSSED GALVANIZED STEEL SHEET (POLYESTER COAT 2회)
  2. 사양
    • 단열효과 및 POLYURETHANE과 STEEL SKIN재의 접착효과를 극대화하는 SANDWITCH 방식으로 제작되어야 한다.
    • PANEL의 양쪽 JAMB 부분에는 ROLLER BRACKET와 HINGE를 부착시킬 수 있도록 고안된 END CAP이 부착되어 있어야 한다.
    • 각 SECTION의 상, 하부에는 STEEL STRIP이 판넬 내부에 좌, 우 연속으로 보강되어 있어서 HINGE 설치의 선정이 자유로워야 하며 파손시 보수가 용이해야 한다.

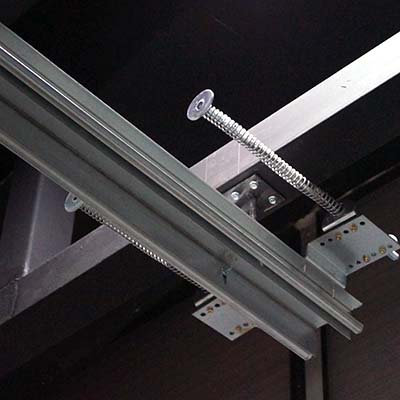

GUIDE RAIL

  1. 규격 : DOOR의 수평/수직 TRACK은 2", 3" 폭의 HEAVY DUTY GALVANIZED STEEL로 제작
  2. 사양
    • DOOR의 SIZE와 무게를 견지할 수 있어야 한다.
    • TRACK은 벽체면에서 2.6mm THK.의 GALVANIZED STEEL과 TRACK BRACKET로 연결하여 조립한다.
    • MOUNTION ANGLE을 BOLT로 조립하여 만일의 파손시 보수가 용이해야 한다.
    • TRACK 내부의 ROLLER GUIDE부분은 돌출된 부분이나 찍힘 등이 없어 ROLLER의 작동이 원활하여야 한다.
    • 수평 TRACK과 수직 TRACK의 JOINT 부분은 면과 면 사이를 정밀하게 제작 설치하여야 한다.

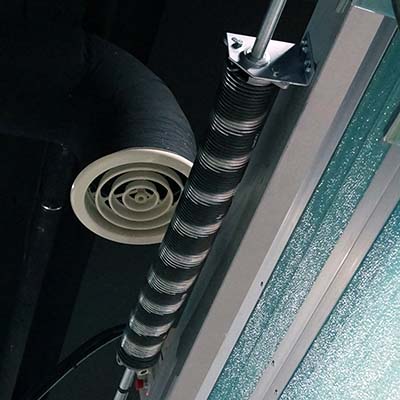

TORSION SPRING

  1. 규격 : 고강력 강선을 나선형으로 DOOR의 무게 및 크기에 균형을 이룰 수 있게 제작한다.
  2. 사양 : DOOR 작동시 무리한 힘을 가하지 않고 가벼운 힘으로 부드럽게 작동이 가능하여야 하며 수명은 25,000 CYCLE 이상으로 설치 후 1개월 경과시 SPRING을 재조정하여 DOOR의 운전이 원활해야 한다.

WIRE

  1. 규격 : DOOR의 중량과 상부 DRUM의 크기에 따라 선정
  2. 사양
    • DOOR 상부에 설치된 DRUM과 BOTTOM SECTION에 설치된 HINGE BRACKET에 연결하여 DOOR를 끌어올리는 역할을 한다.
    • WIRE 양끝에도 PLUG를 설치하여 DOOR 작동시 무리한 힘을 작동해도 풀리는 현상이 없어야 한다.

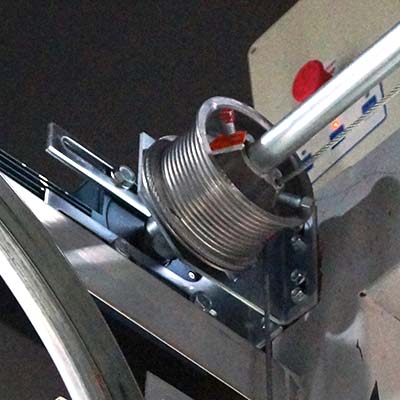

LIFTING DRUM

  1. 규격 : ALUMINUM DIE CASTING 제품
  2. 사양 : DOOR의 수납형태, 크기 및 중량에 따라 DRUM TYPE이 결정된다. 특히 DOOR의 중량을 충분히 견지할 수 있도록 설계, 제작되어야 하며 LIFT CABLE의 선정과 일치하도록 제작되어야 한다.

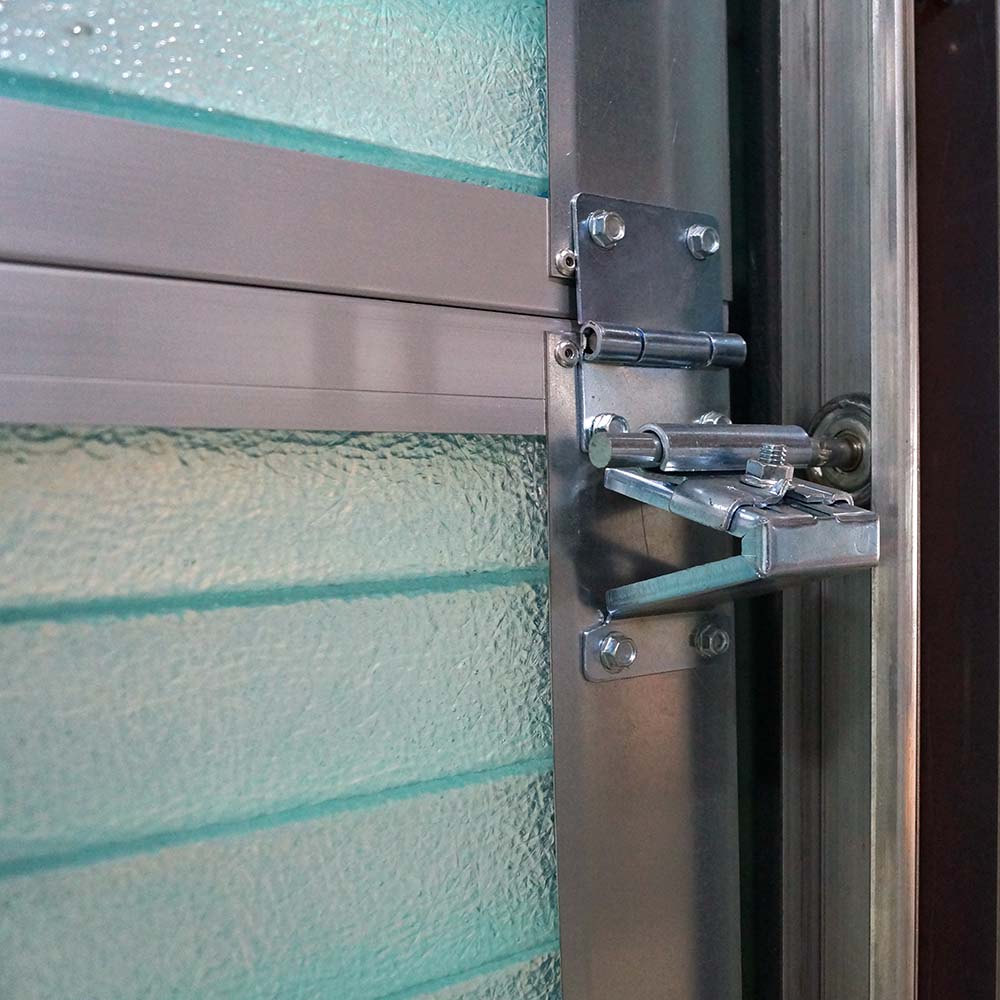

HINGE

  1. 규격 : 자체강도가 뛰어나야 하고 표면이 정미하여야 한다.
  2. 사양

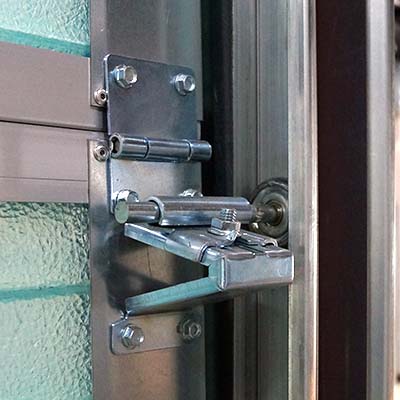

    • SIDE HINGE : DOOR의 양끝에 SECTION과 SECTION을 연결하는 역할을 하며 또한 TRACK을 따라 상, 하를 운행하는 GUIDE ROLLER를 내장하고 있어서 이 GUIDE ROLLER가 DOOR를 운전시키는 부분이므로 자체강도가 뛰어나야 하고 ROLLER에는 BEARING이 내장되어 있어서 ROLLER의 작동을 부드럽게 하여야 한다.

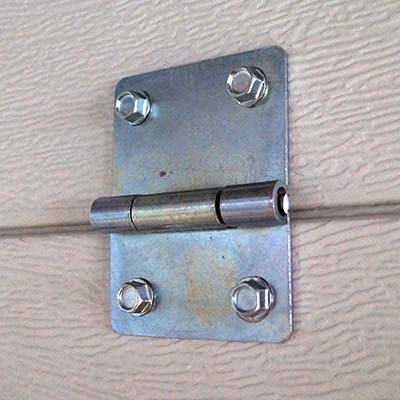

    • CENTER HINGE : DOOR의 폭에 따라 적정위치(1500-2500)에 설치하여 SECTION과 SECTION을 연결하여 주며 DOOR의 작동시 TRACK의 ROUND 부위의 작동이 원활해야 한다.

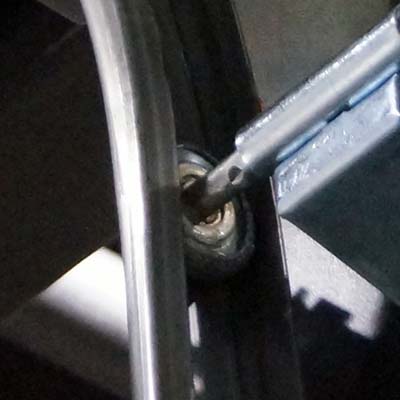

ROLLER

  1. 규격 : DOOR의 크기 및 중량에 따라 TRACK의 규격을 결정하며 2", 3" TRACK으로 결정하여 제작한다.
  2. 사양 : DOOR의 SIDE HINGE에 연결되어 DOOR 작동시 마찰을 없애고 운전을 돕는 부분으로 ROLLER의 내부에는 BEARING이 내장되어 작동시 소음을 줄이며 마찰을 감소시켜 DOOR의 작동을 원활히 할 수 있어야 한다.

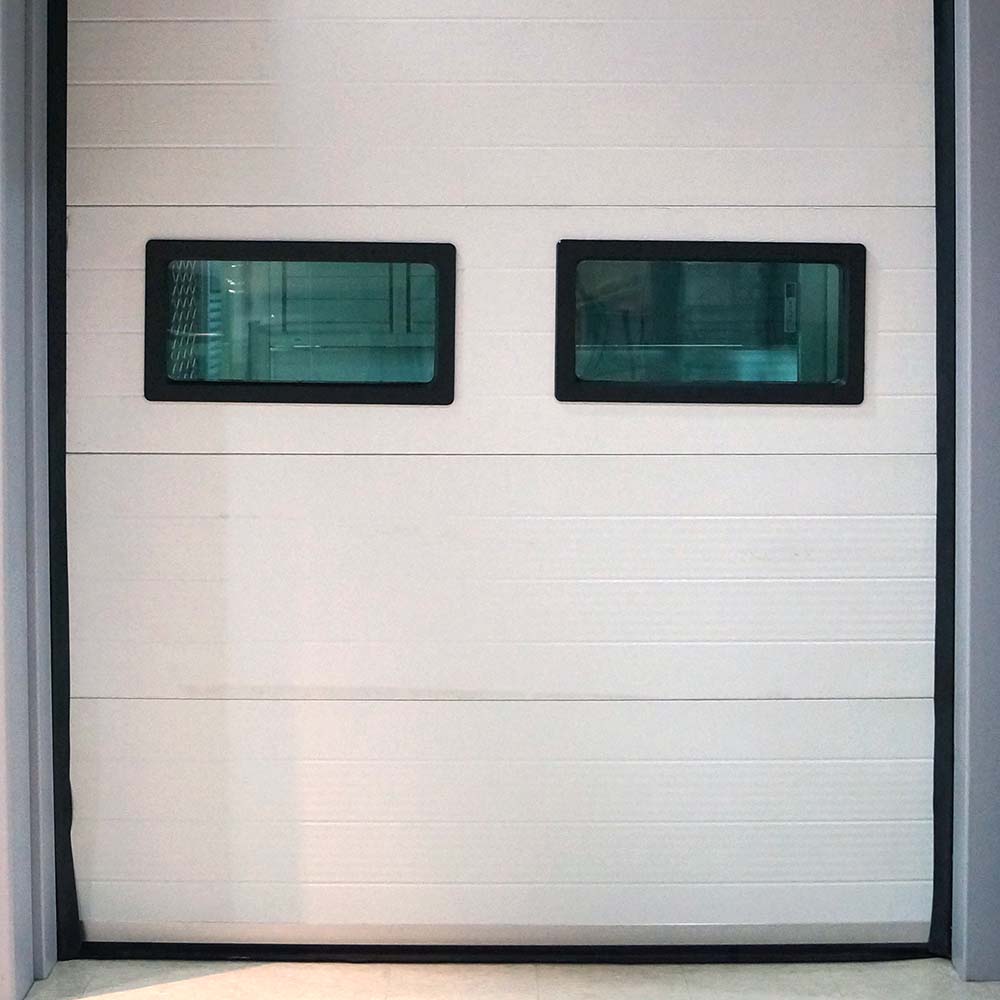

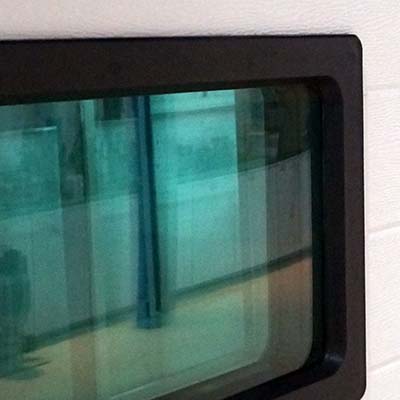

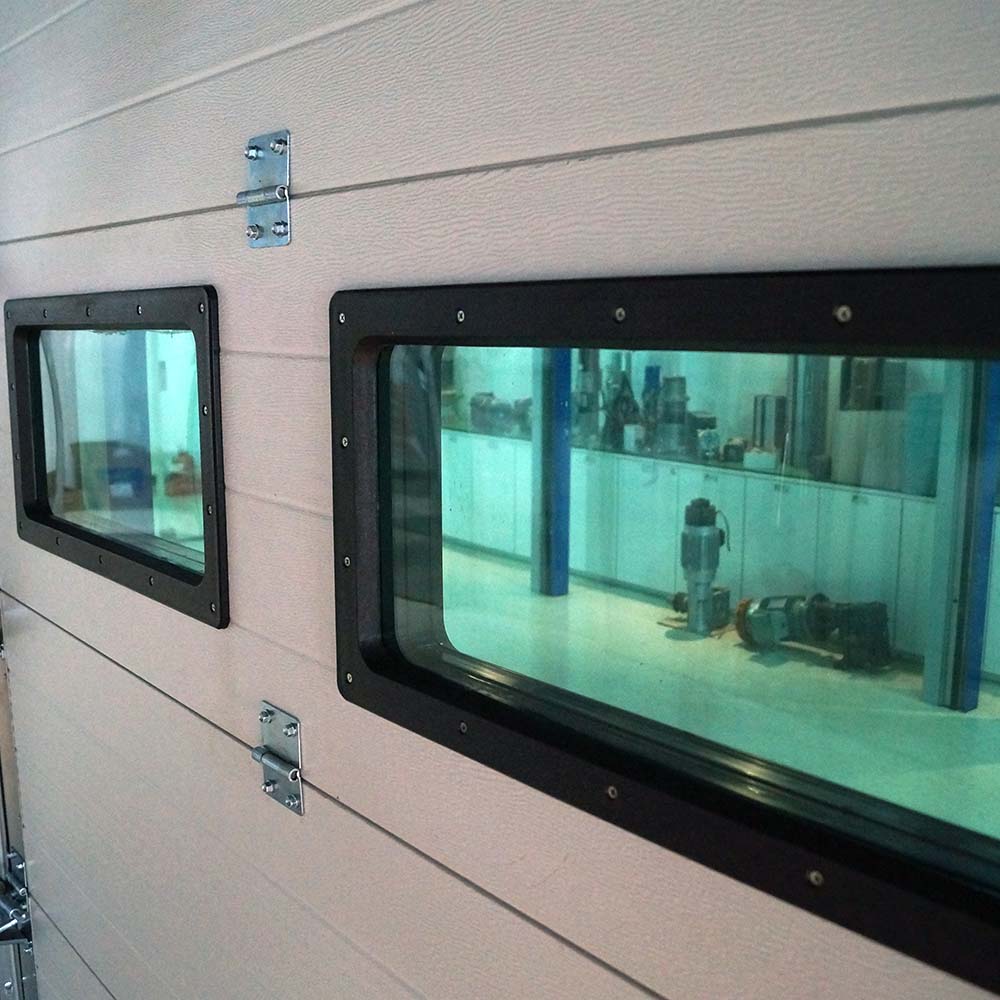

GLAZING WINDOW

  1. 규격 : 창은 3mm THK.의 ACRYL 단열형
  2. 사양 : 건물의 용도와 특성에 따라 WINDOW를 설정할 수 있으며 창의 규격은 500×195로 제작한다.

WEATHER SEAL

  1. 규격 : 모든 방풍 SEAL은 냉기 및 열 또는 유해물질에 충분히 견딜 수 있는 EPDM RUBBER를 사용하여야 한다.
  2. 사양
    • 내부 또는 외부로부터 풍우 유입을 방지하고 열 및 냉기의 전달을 방지해야 한다.
    • TOP : DOOR 상부와 벽체 부분의 GAP을 차단하여 폐쇄된 상태에서 먼지나 풍우 냉기 및 열기의 유입을 차단할 수 있어야 한다.
    • BOTTOM : DOOR
