방화셔터
화이어블루 방화셔터

화이어블루 자동방화셔터의 특장점

  1. 볼트체결방식으로 되어 있습니다.
    • 유지 보수 관리 비용이 저렴하며, 하드웨어의 정밀 설치가 가능합니다.
    • 피난 시 비상문의 열림이 원활하여, 고장없이 반 영구적입니다.
  2. 정밀 주조물로 제작되어 있습니다.
    • 천장 내 설치 후 일정기간 경과후에도 변형이 없으면, 열에 의한 변형 또한 없습니다.
    • 하드웨어가 서로 정밀하게 연결되어 화재 시 연기 차단 효과가 탁월합니다.
  3. 셀프-락이 장착되어 있습니다.
    • 화재 시 열에 의한 피난문(비상문)의 변형(휨)문제를 완벽하게 해결한 안전장치 입니다.
  4. 품질이 입증이 되어 있습니다.
    • 서울 및 경기 소방학교에 교육용으로 전시 설치 되어 있습니다.
    • 2005년 부터 2010년 현재까지 매년 방재시험에 합격 하였습니다.
  5. 건축주와 허가권자가 만족하는 제품입니다.
    • 기존 제품과의 차별이 뚜렷하여, 실제 반영 시 각종 행정업무에 적합니다.

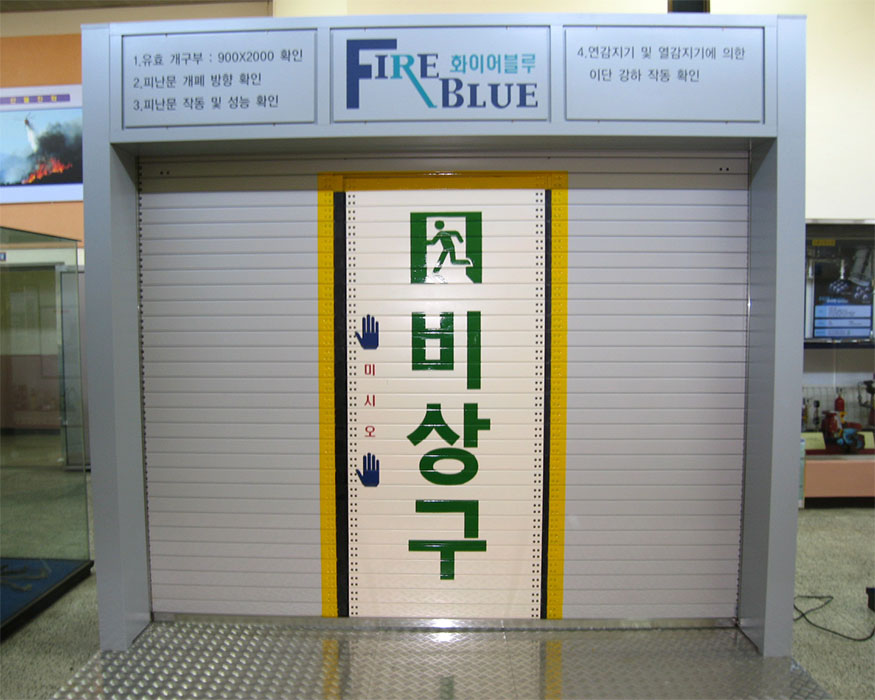

셔터 닫힘

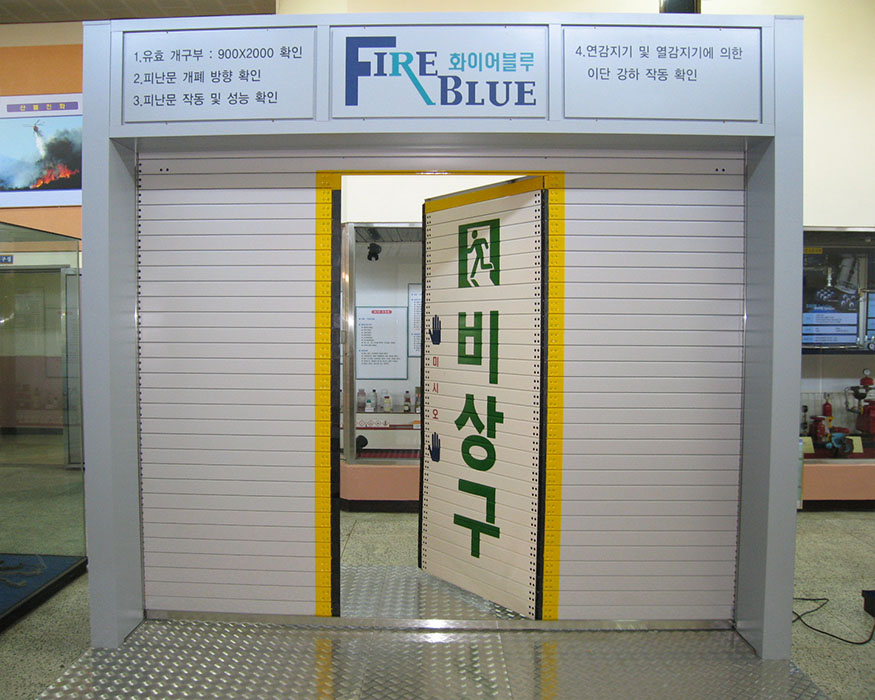

비상시 셔터 비상구 개방

비상문의 구성

화이어블루 셔터의 비상문은 슬랫 외에 하드웨어로는 "힌지, 앤드락, 중앙앤드(좌, 우), 셀프락" 등 정밀 주조물로 152, 슬랫과 하드웨어를 결합시켜주는 볼트는 약 700개로 구성되어 있습니다.

슬랫

  • 구성요소 : 슬랫
  • 재질 : 1.6T EGI
  • 수량 : 29장
  • 특징 : 슬랫 좌·우 타공, 하드웨어와 볼트체결

화이어블루 힌지

  • 구성요소 : 힌지
  • 재질 : 정밀 주조물
  • 수량 : 29개
  • 특징 : 슬랫과 볼트체결

앤드락

  • 구성요소 : 앤드락
  • 재질 : 정밀 주조물
  • 수량 : 60개
  • 특징 : 슬랫과 볼트체결

셀프락

  • 구성요소 : 셀프락
  • 재질 : 정밀 주조물
  • 수량 : 5개
  • 특징 : 중앙 앤드락과 볼트체결

중앙 앤드락

  • 구성요소 : 중앙 앤드락(좌)
  • 재질 : 정밀 주조물
  • 수량 : 29개
  • 특징 : 슬랫과 볼트체결

중앙 앤드락

  • 구성요소 : 중앙 앤드락(우)
  • 재질 : 정밀 주조물
  • 수량 : 29개
  • 특징 : 슬랫과 볼트체결

볼트

  • 구성요소 : 고장력 볼트
  • 재질 : 정밀 주조물 (전착도장)
  • 수량 : 약 700개
  • 특징 : 슬랫과 하드웨어 결합체

푸쉬로라

  • 구성요소 : 푸쉬로라
  • 재질 : 정밀 주조물
  • 수량 : 1개
  • 특징 : 셔터의 처짐 및 한쪽 방향으로의 쏠림 방지

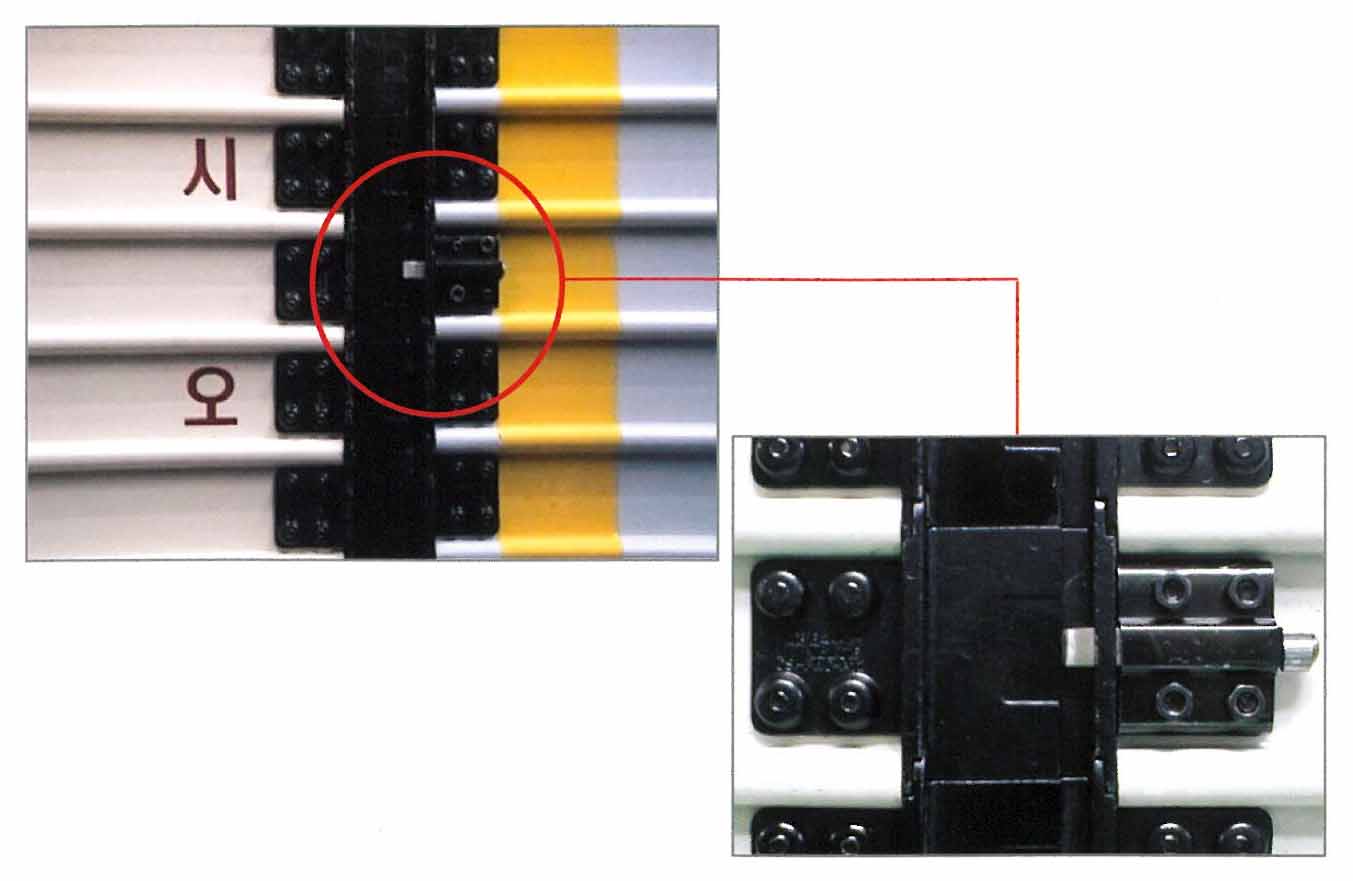

셀프-락

  1. 셀프-락이란?

    비상문 구성 하드웨어 중 가장 중요한 요소로써, 화재 발생 시 열로 인한 비상문의 변형(휨)을 물리적으로 잡아주어 비상문을 통한 화재의 확산을 방지하여 주는 등 셔터에 내장되어 있는 비상문의 조건을 완벽하게 만족시켜 주는 최상의 특허된 하드웨어입니다.

  2. 셀프-락의 기능
    1. 방재시험 중 내화시험 시 셔터에 가해지는 열로 슬랫의 휨에 따른 비상문의 틈새 발생 및 열림을 물리적으로 잡아주어 불꽃이 외부로 노출되는 것을 방지하는 기능을 합니다.
    2. 실제 화재발생 시에도 슬랫에 열이 가해졌을 때 동일한 효과를 내어 화재의 확산을 방지하는 기능을 합니다.
    3. 셀프-락이 작동된 후에는 순간적인 강한 충격을 가해도 비상문은 열리지 않지만, 피난자가 비상문을 밀면 자연스럽게 열리는 특수기능을 가지고 있습니다. (방재시험 시 비상문 작동 시험은 셀프-락을 작동시킨 후에 실시하며, 만약 비상문이 열리지 않으면 불합격 처리됩니다.)
    4. 폐사는 장기간의 연구로 "셀프-락"을 개발하였고 이를 실용화하여 방재시험 뿐만 아니라 시공시에도 정확하게 부착하여 화재발생 시 방화셔터의 설치 목적인 화재확산 방지에 최고로 부합시켰습니다.

"락"장치 없는 비상문이 있을까?

  1. 철재는 열을 받으면 늘어나며 휘는 성질이 있습니다.
  2. 마찬가지로 셔터 내의 비상문도 열에 의해 늘어나며 휨이 발생합니다. (아래 우측사진)
  3. 따라서 슬랫으로 구성되어 있는 비상문에 아무런 장치도 하지 않으면 아래 우측사진과 같이 비상문이 휘며, 또한 비상문이 열려 화재확산 등 방화셔터의 기능이 상실됩니다.
  4. 이 때문에 방재시험을 보는 업체들마다 "락" (안전장치, 도어록, 핀장치 및 형상기억 합금, 알리코 자석) 장치를 중앙 앤드락(차폐부재장치)에 설치하여 내화시험을 보고 있습니다.
  5. 그러나 제작 및 시공상의 어려움, 품질의 불확실성, 원가의 상승 등으로 실제 건축물에 시공시 대부분 이를 부착하지 않고 부실시공(건교부고시 기준에 위배) 되고 있습니다.
"락"장치 없는 비상문은 있을 수 없습니다.

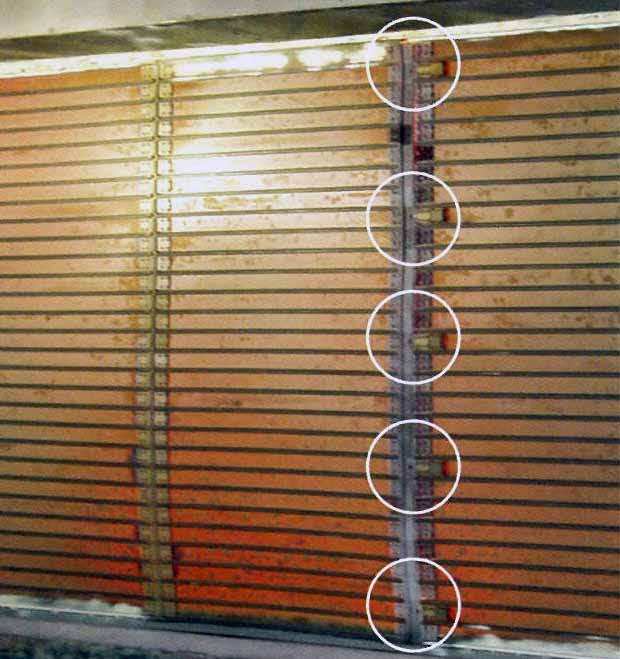

셀프-락 부착 (내화시험 중)
5개의 셀프-락이 비상문의 휨을 잡아주고 있음

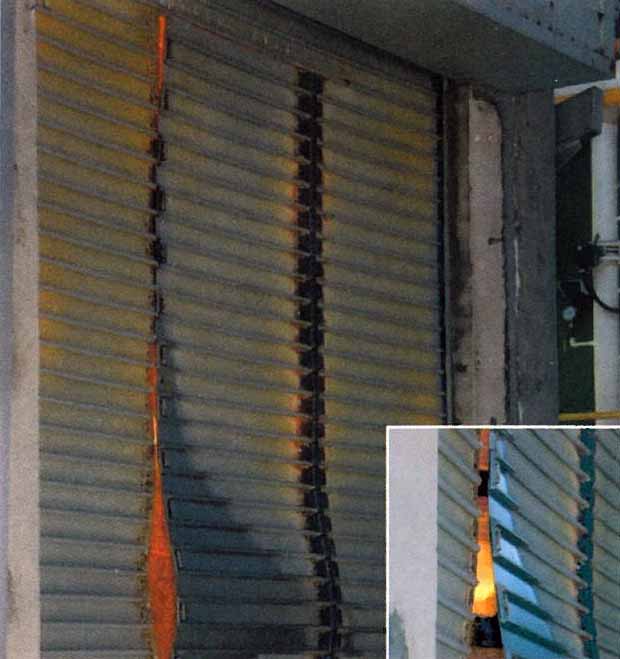

셀프-락 미부착 (내화시험 중)
열에 의한 비상문 상·하단 휨에 틈새발생
