외부블라인드
방범외부블라인드

방범외부블라인드 개요

방범외부블라인드(Security External Venetian Blind, S.E.V.B)는 슬랫(Slat)의 상ㆍ하 개폐(Up-Down) 및 틸팅(Tilting)기능을 가진 외부에 설치되는 제품으로서, 외부로부터 실내로 가해지는 물리력 및 침입을 방지합니다. 또한 빛과 바람 등의 환경변화에 신속히 대처하여 에어컨 및 히터 등 냉ㆍ난방설비의 사용을 최소화 하여 건축물의 운영에너지를 절약하고 쾌적한 실내환경을 유지하도록 도와줍니다. 수평으로도 작동이 가능하여 수평창호에 제품을 설치하여 일사량이 많은 천장 수평창호의 일사량을 효율적으로 조절가능합니다.

특징

  • SEVB의 슬랫은 방범효과를 높이고, 수평 천장차양 외부에 설치되어 겨울철 내리는 눈을 버틸 수 있도록 폭 90~100㎜, 두께 1.0~1.5㎜의 알루미늄으로 제작되어, 재질뿐만 아니라 형태 또한 물리력에 강하게 설계되었습니다.

    C형 슬랫

    S형 슬랫

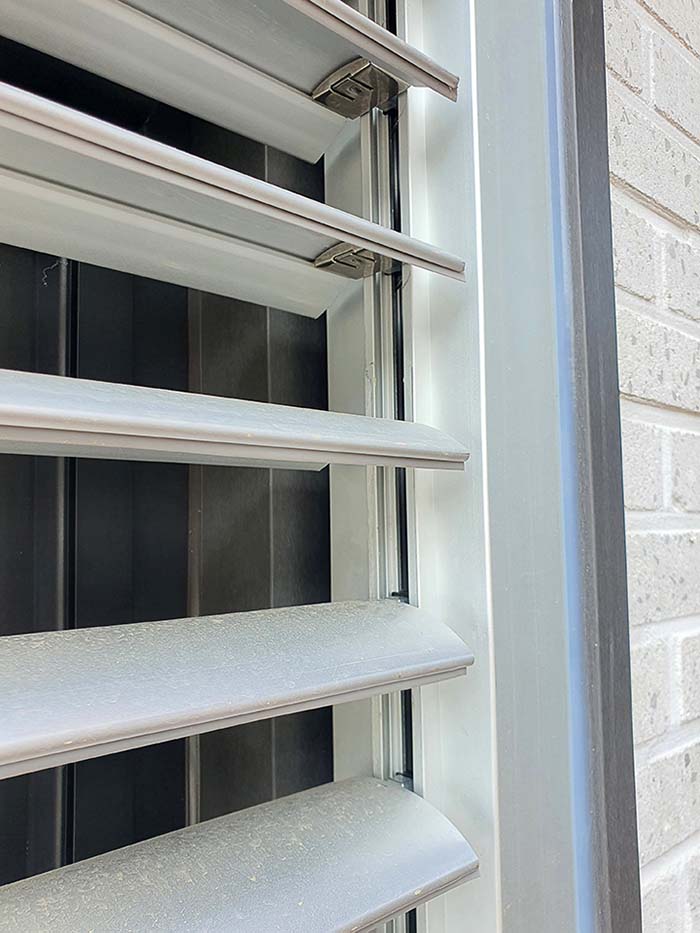

  • 각 슬랫은 각 폴딩기어에 고정되며, 폴딩기어는 체인시스템에 의해 고정됩니다. 때문에 임의로 제품 슬랫을 움직일 수 없으며 바람에 의한 소음발생이 없습니다. 상단과 하단에 기어가 이중으로 설치되어 천장 수평차양에 설치가 가능합니다. 그리고 고층건물 외부에 설치가능합니다.
  • SEVB 제품은 슬랫이 서로 강하게 맞물리는 구조이며, 슬랫이 맞물리는 부분에 고무패킹을 삽입하여 암막효과를 높였습니다. 이러한 구조는 암막효과 뿐만 아니라 겨울철 방한효과도 있습니다.
  • 풍동시험을 통하여 제품의 내구성 검증을 마친 상태이며, SHGC (Solar Heat Gain Coefficient, 일사에너지투과율) 시험을 통하여 제품성능을 검증 받았습니다.

자재 및 기능

  1. 헤드레일(Head Rail)
    • 재 료 : 알루미늄(Aluminium, A6063S-T5)
    • 성형방식 : 압출성형
    • 두 께 : 2T
    • 색 상 : 지정색상
    • 규 격 : 107㎜×160㎜
    • 표면처리 : 외부용 분체도장
  2. 슬랫(Slat)
    • 재 료 : 알루미늄(Aluminium, A5754-H19)
    • 성형방식 : 압출성형
    • 두 께 : 1T
    • 규 격 : C형 슬랫 : 97㎜, S형 슬랫 : 85.5㎜
    • 표면처리 : 외부용 분체도장
    • 특 징 : 슬랫의 형태는 “C”형 또는 “S”형으로 슬랫 끝 부분에 패킹처리를 하여 냉ㆍ난방 효과를 높이고, 암막효과를 높임.
  3. 시스템기어박스 (System Gear Box , A6063S-T5)
    • 재 료 : 알루미늄(Aluminium)
    • 성형방식 : 압출성형
    • 두 께 : 1.8T
    • 규 격 : 102㎜×68㎜
    • 표면처리 : 외부용 불소도장(분체)
  4. 시스템 체인(System Chain KMC 410HA RB)
    • 재 료 : 스틸
    • 규 격 : 9.8㎜×9㎜
    • 표면처리 : 녹 방지 코팅
    • 특 징 : 본 제품은 녹 방지 코팅이 되어있는 제품으로 제조사(KMC)에서 500 시간의 부식 시험을 거친 제품입니다. (염수 분사)
  5. 폴딩기어(Folding Gear)
    • 재 료 : 스틸, 스테인리스 스틸
    • 작 용 : 외부로부터 제품에 가해지는 물리력(외부침입 및 비 바람)에서 제품 슬랫이 움직이지 않도록 고정하는 역할을 한다.
    • 특 징 : 부식 방지 처리가 되어있는 스틸과 스테인리스로 제작 되어 부식에 강하다.
  6. EVB 전용 모터 (SOMFY J410 10/26 HTM기준)
    • 소비전력 : 110W
    • 공급전원 : 220V/60Hz
    • 토 크 : 10Nm
    • 분당속도 : 26RPM
    • 소비전류 : 0.5A
    • 연속사용시간 : 5분
    • 무 게 : 1.6kg
    • 보 호 율 : IP54 (FRANCE, NF)
  7. 리모컨 스위치(Situo RTS 447MHz)
    • 전 원 : 3V Lithium battery
    • 주변환경 : 5℃~40℃
    • 설치장소 : 지정된 장소 또는 부착
    • 매립박스크기 : 80㎜×80㎜×17㎜
    • 보 호 율 : IP30
    • 벽부에 장착되어 층별 또는 존별 전체제어를 행하는 리모컨 스위치로 UP/DOWN/STOP 동작 및 지정된 중간위치로의 제어를 행하며 중간위치의 지정은 사용자가 임의로 지정하 거나 변경하기 용이하다.
  8. 라디오 송신기 (Telis 4 Modulis RTS)
    • 전 원 : 3V Lithium battery
    • 주변환경 : 5℃~40℃
    • 보 호 율 : IP30
    • 인증규격 : MIC 인증제품
    • Motor Controller에 장착된 RTS CARD(라디오 수신 모듈)와 연동하여 모터의 개별, 그룹 및 전체제어 채널을 설정하여 사용자가 쉽게 전동차양을 제어할 수 있는 무선 송신기 제 품으로 각각의 채널별로 UP/DOWN/STOP 동작 및 내장뒨 휠(Wheel)을 사용하여 직관적 인 틸팅이 가능하다. 개별 4채널 및 전체 1채널의 기본 설정을 할 수 있으며, 사용자가 손쉽게 리모컨 채널의 설정 및 변경을 할 수 있다.
  9. RTS 라디오 수신기
    • 전 압 : 5V
    • 주변환경 : 0℃~45℃
    • 설치장소 : 지정된 장소
    • 보 호 율 : IP20
    • 리모컨 스위치(Situo RTS 447MHz) 및 4채널 라디오 송신기(Telis RTS Pure)와 연동되 어 무선으로 전동차양을 제어할 수 있는 라디오 수신모듈로 최대 20채널까지 사용할 수 있다.

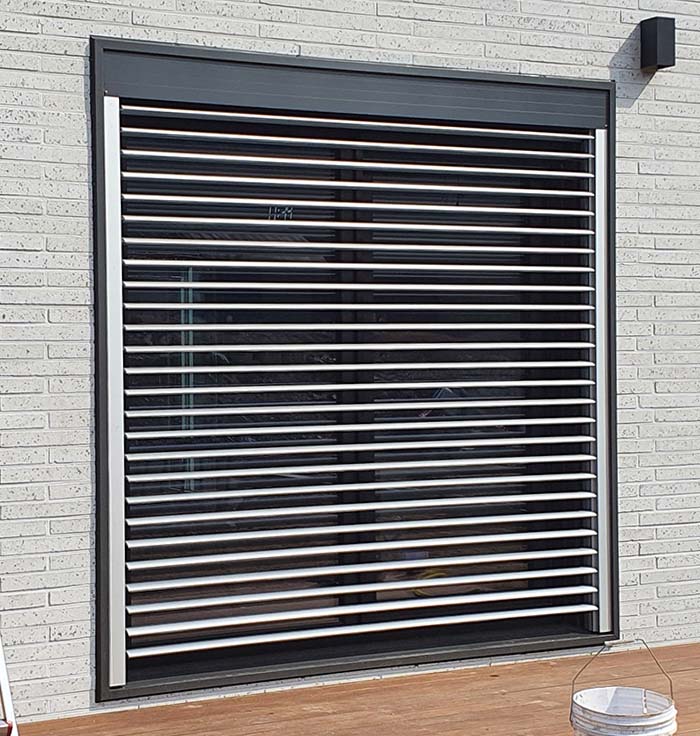

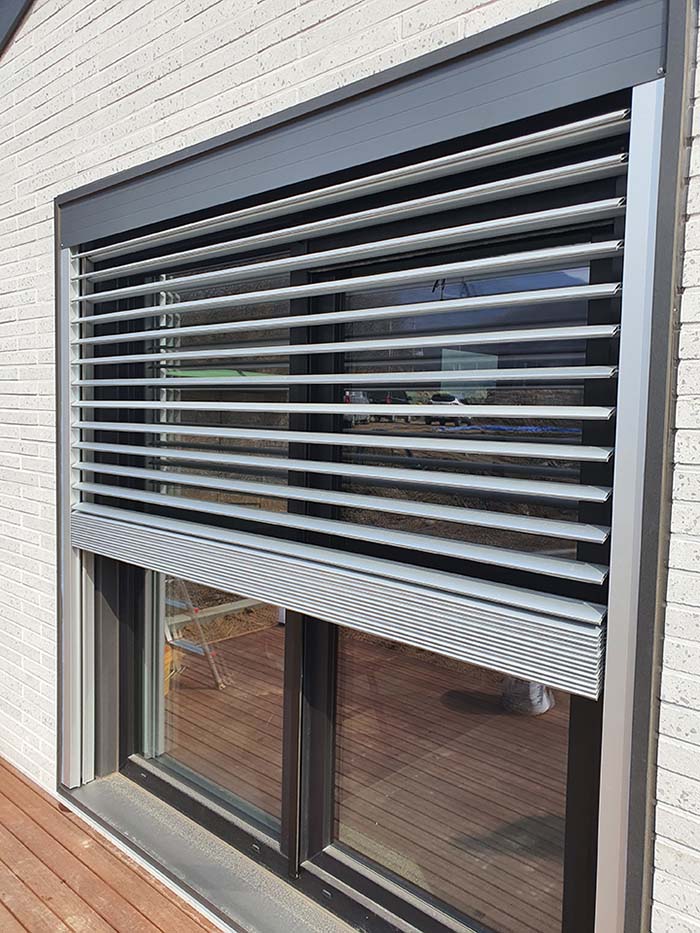

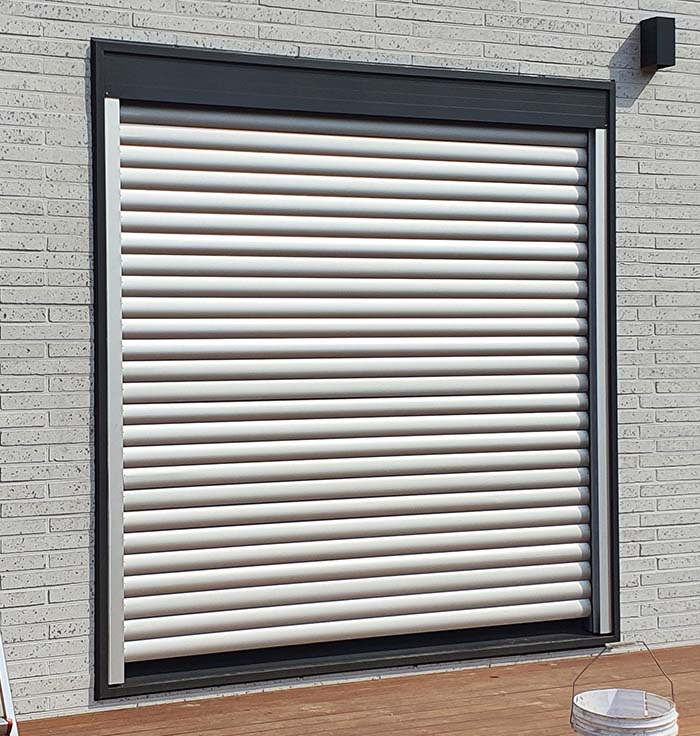

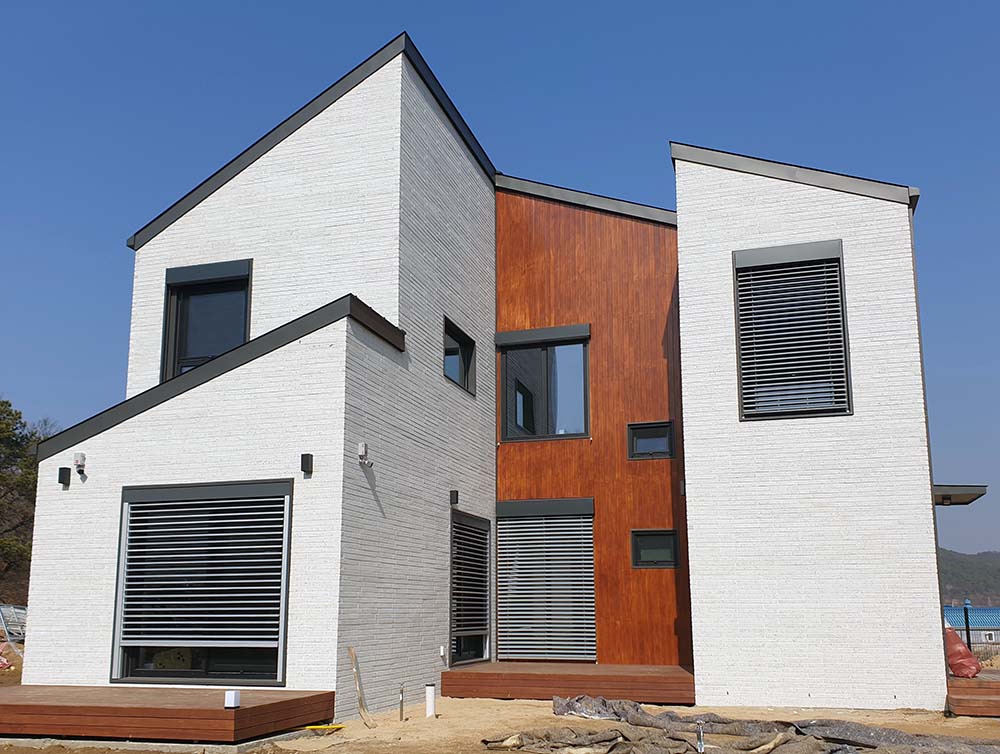

용인현장 시공예

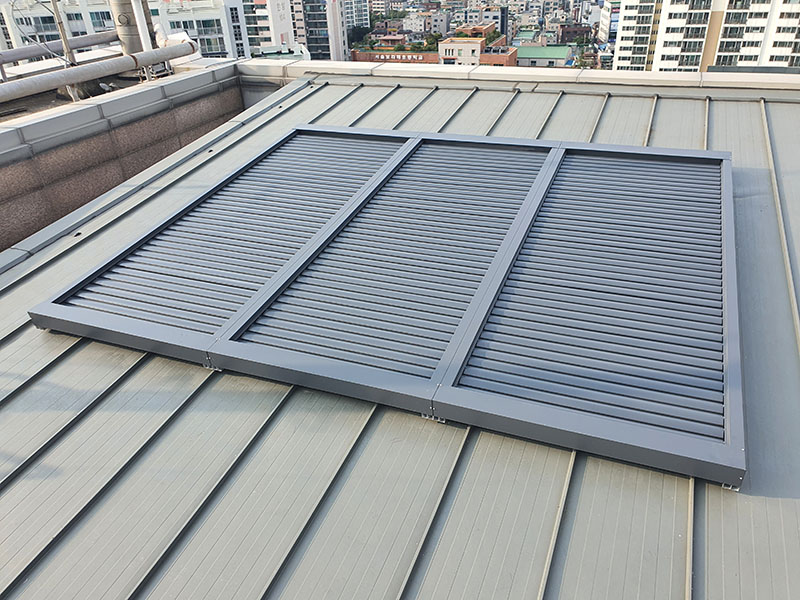

기상청 천장형 시공예

외부

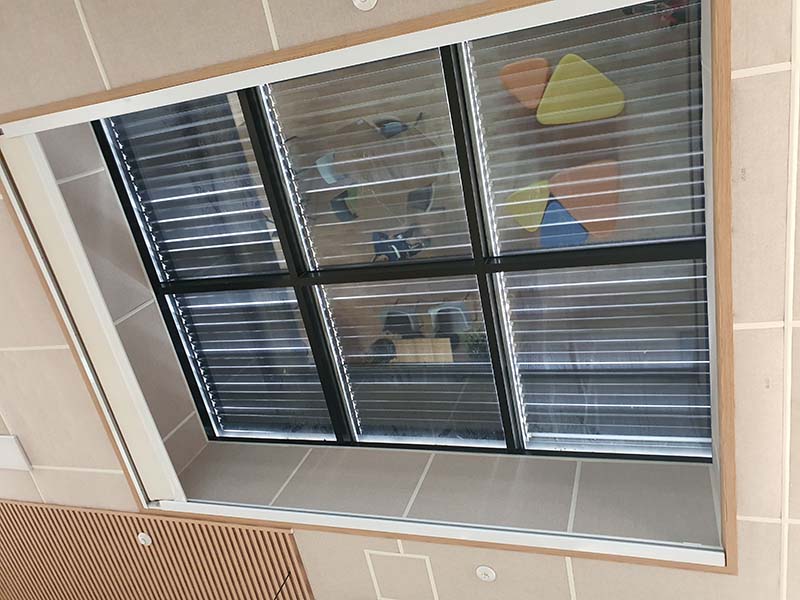

실내
